Стрелочные переводы для промышленных предприятий
| |
Наименование |
Тип |
Марка |
Колея |
Чертеж |
Обозначение |
Вид брусьев |
|

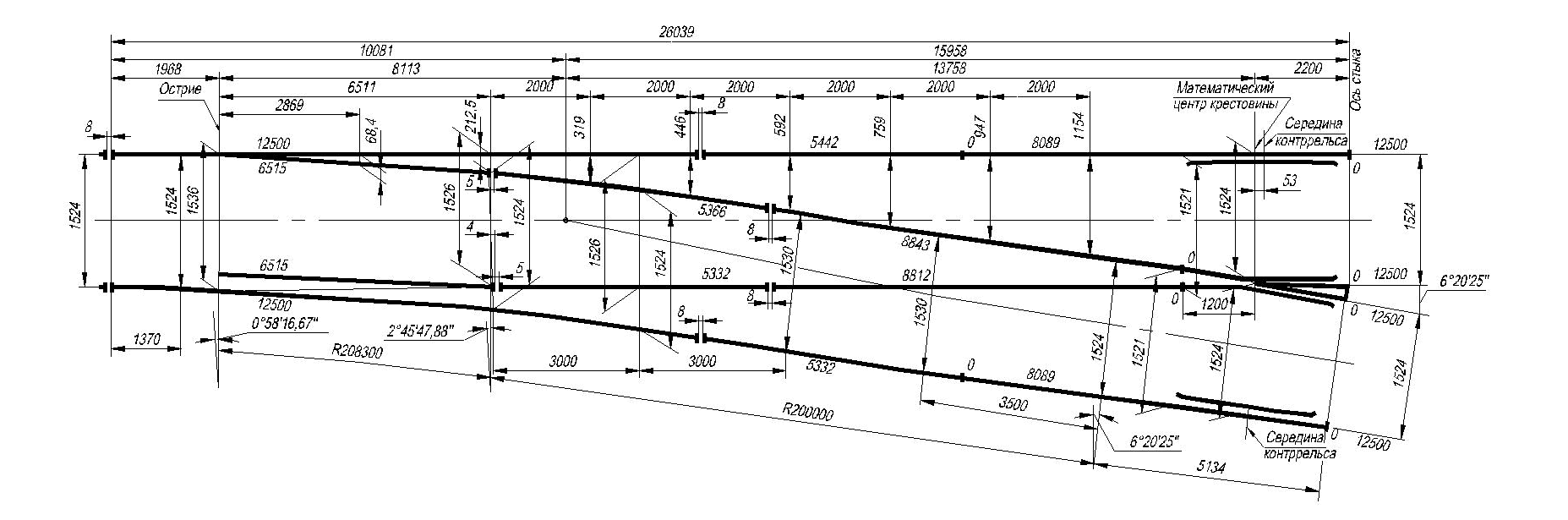

Перевод стрелочный ЛПТП.665121.001
Тех.описание
Перевод предназначен для эксплуатации в подъездных путях предприятий металлургической промышленности. Эффективно работает в тяжелых условиях с нагрузкой на ось до 500 кН. Взаимозаменяем с переводами пр. ЛПТП.665121.102, ЛПТП.665121.050.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
Обыкновенный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
26039
|
|
Радиус бокового пути,мм
|
200000
|
|
Максимальная скорость движения, км/ч
по прямому пути
|
50
|
|
По боковому пути
|
40
|
|
Вид остряка
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
11,191
|
|
Р-65 |
1/9 |
1524 |
|
ЛПТП.665121.001 |
деревянные |
|
|

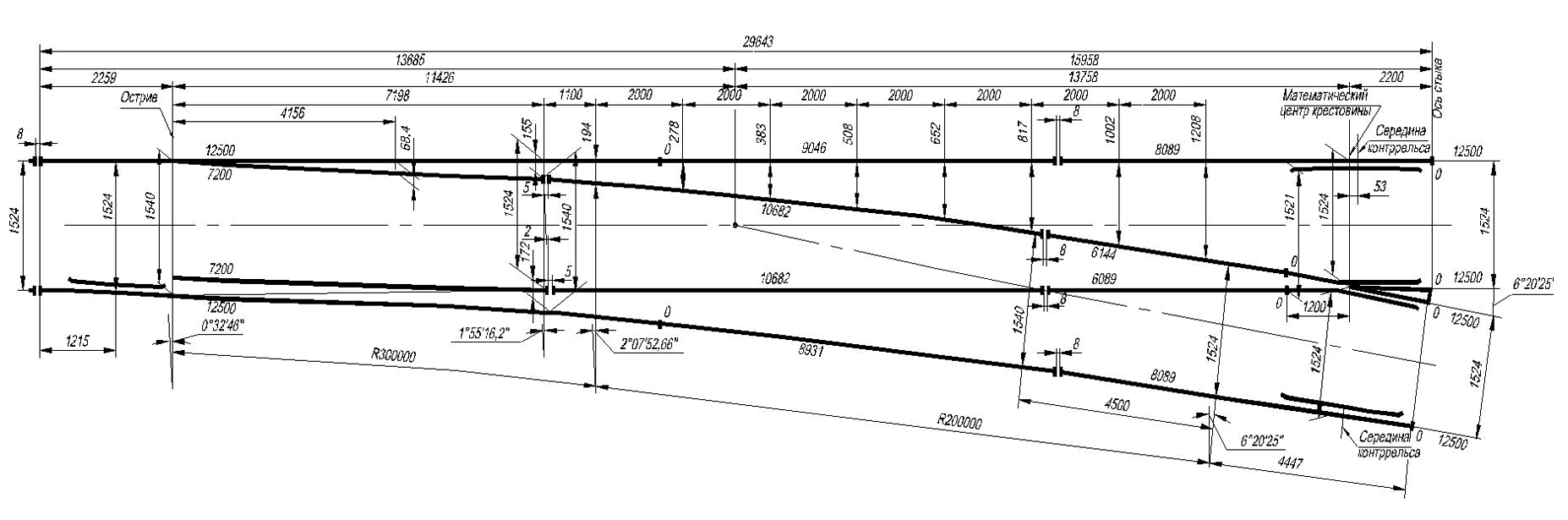

Перевод стрелочный ЛПТП.665121.002
Тех.описание
Перевод предназначен для эксплуатации в подъездных путях горно-обогатительных предприятий. Эффективно работает в тяжелых условиях с нагрузкой на ось до 500 кН. Взаимозаменяем с переводами пр. ЛПТП.665121.101.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
Обыкновенный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
29643
|
|
Радиус бокового пути,мм
|
200000
|
|
Максимальная скорость движения, км/ч
по прямому пути
|
50
|
|
По боковому пути
|
40
|
|
Вид остряка
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
12,614
|
|
Р-65 |
1/9 |
1524 |
|
ЛПТП.665121.002 |
деревянные |
|
|

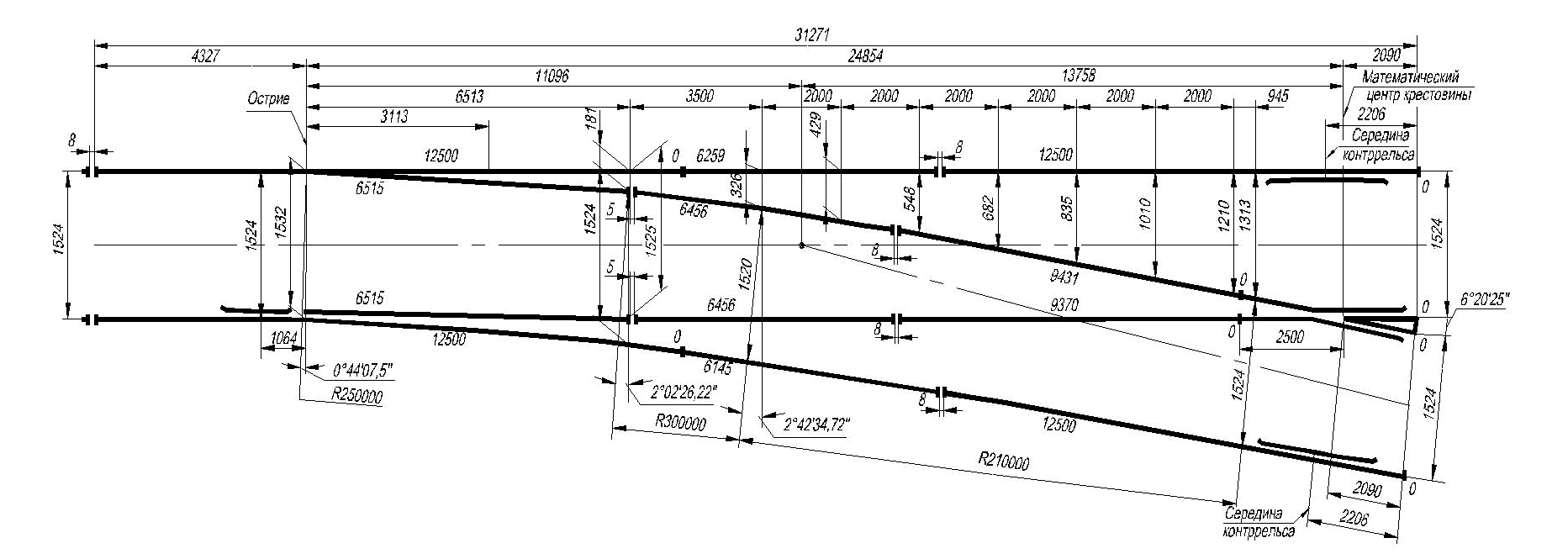

Перевод стрелочный ЛПТП.665121.100
Тех.описание
Перевод сконструирован специально для предприятий угольной промышленности. Взаимозаменяем с переводами пр. ЛПТП.665121.100Дн.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
31271
|
|
Радиус бокового пути,мм
|
210000
|
|
Максимальная скорость движения, км/ч
по прямому пути
|
50
|
|
По боковому пути
|
40
|
|
Вид остряка
|
поворотные
|
|
Вид крестовины
|
сборная
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
12,436
|
|
Р-65 |
1/9 |
1524 |
|
ЛПТП.665121.100 |
деревянные |
|
|

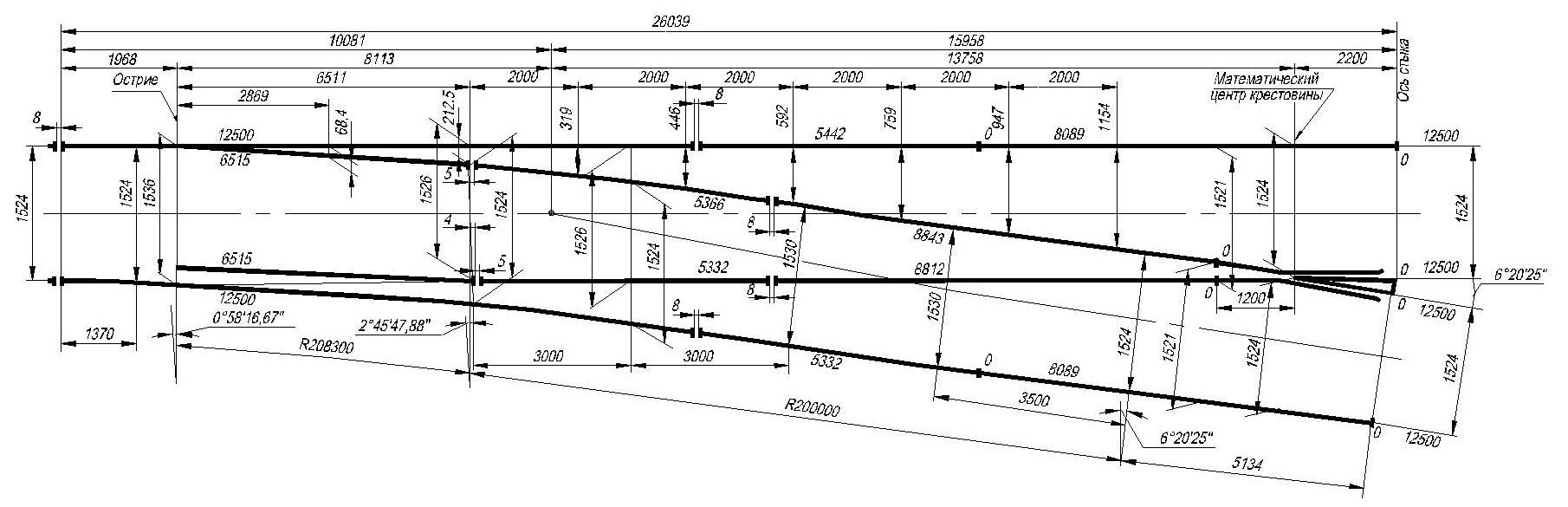

Перевод стрелочный ЛПТП.665121.107М
Тех.описание
Перспективная конструкция стрелочного перевода. Эффективно работает в любых условиях эксплуатации. Взаимозаменяем с переводами пр. ЛПТП.665121.107, ЛПТП.665121.102, ЛПТП.665121.050.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
26039
|
|
Радиус бокового пути,мм
|
200000
|
|
Максимальная скорость движения, км/ч
по прямому пути
|
50
|
|
По боковому пути
|
40
|
|
Вид остряка
|
поворотные
|
|
Вид крестовины
|
цельнолитая с отбойными плоскостями
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
10,576
|
|
Р-65 |
1/9 |
1524 |
|
ЛПТП.665121.107М |
деревянные |
|
|

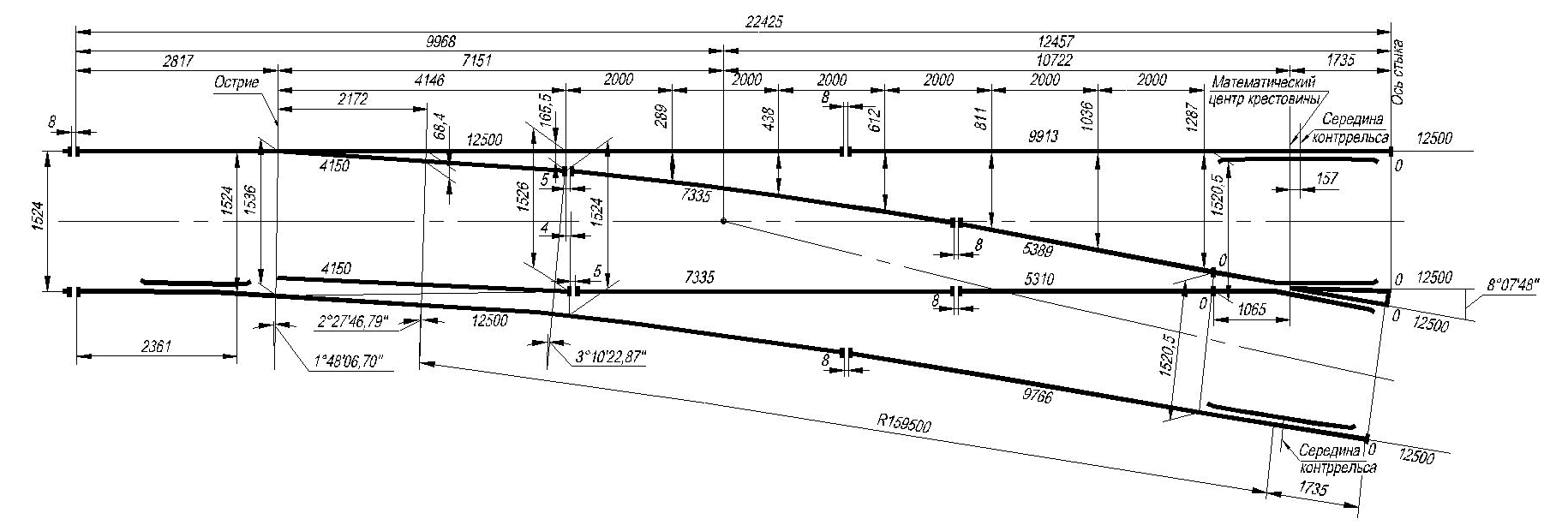

Перевод стрелочный ЛПТП.665121.012
Тех.описание
Перевод предназначен для технологических путей промышленных предприятий. Эффективно работает в тяжелых условиях с нагрузкой на ось до 500кН.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
22425
|
|
Радиус бокового пути, мм
|
159500
|
|
Максимальная скорость движения, км/ч
по прямому пути
|
50
|
|
По боковому пути
|
40
|
|
Вид остряка
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
9,582
|
|
Р-65 |
1/7 |
1524 |
|
ЛПТП.665121.012 |
деревянные |
|
|

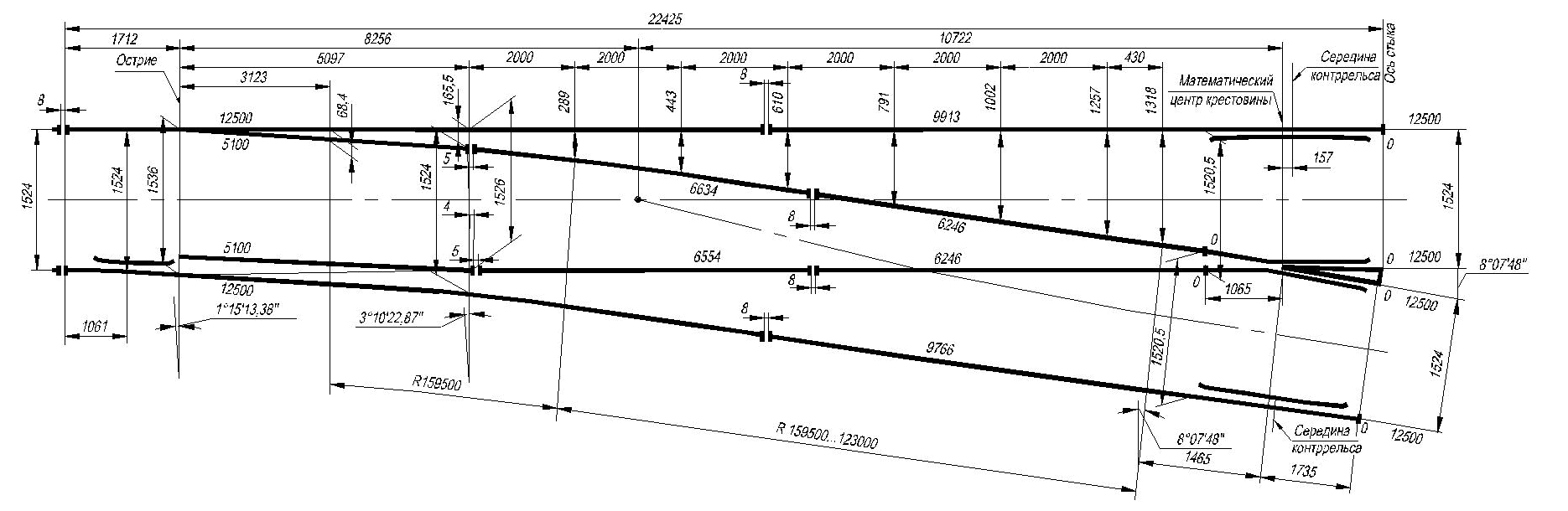

Перевод стрелочный ЛПТП.665121.103М
Тех.описание
Перевод предназначен для железнодорожных путей промышленных предприятий. Эффективно работает в любых условиях эксплуатации. Взаимозаменяем с переводами пр. ЛПТП.665121.103КС, ЛПТП.665121.103, ЛПТП.665121.053, ЛПТП.665121.106М, ЛПТП.665121.106.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
22425
|
|
Радиус бокового пути,мм
|
159500… 123000
|
|
Максимальная скорость движения, км/ч
по прямому пути
|
50
|
|
По боковому пути
|
40
|
|
Вид остряка
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
9,738
|
|
Р-65 |
1/7 |
1524 |
|
ЛПТП.665121.103М |
деревянные |
|
|
Перевод стрелочный ЛПТП.665121.103КС
Тех.описание
Перевод предназначен для железнодорожных путей промышленных предприятий. Эффективно работает в любых условиях эксплуатации. Взаимозаменяем с переводами пр. ЛПТП.665121.103М, ЛПТП.665121.103, ЛПТП.665121.053, ЛПТП.665121.106М, ЛПТП.665121.106.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
22425
|
|
Радиус бокового пути,мм
|
159500… 123000
|
|
Максимальная скорость движения, км/ч
по прямому пути
|
50
|
|
По боковому пути
|
40
|
|
Вид остряка
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
9,72
|
|
Р-65 |
1/7 |
1524 |
|
ЛПТП.665121.103КС |
деревянные |
|
|

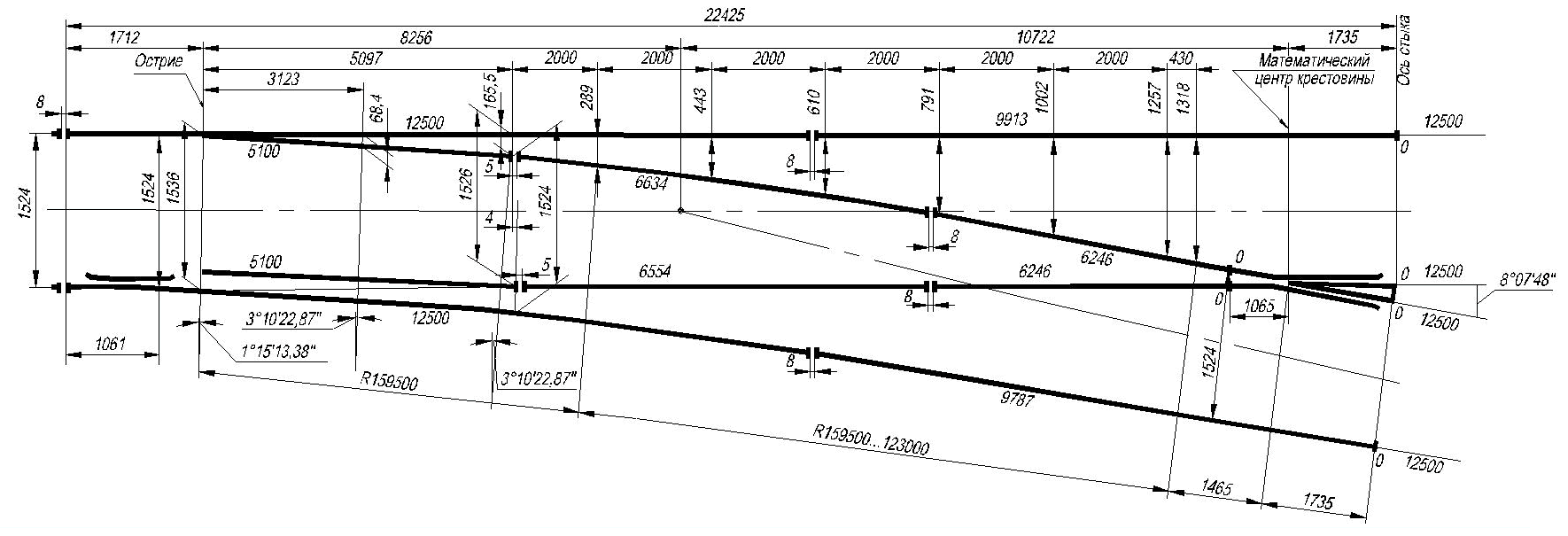

Перевод стрелочный ЛПТП.665121.106М
Тех.описание
Перспективная конструкция стрелочного перевода. Эффективно работает в любых условиях эксплуатации. Взаимозаменяем с переводами пр. ЛПТП.665121.106, ЛПТП.665121.103М, ЛПТП.665121.103, ЛПТП.665121.053, ЛПТП.665121.103КС.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
22425
|
|
Радиус бокового пути,мм
|
159500… 123000
|
|
Максимальная скорость движения, км/ч
по прямому пути
|
50
|
|
По боковому пути
|
40
|
|
Вид остряка
|
поворотные
|
|
Вид крестовины
|
цельнолитая с отбойными плоскостями
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
8,786
|
|
Р-65 |
1/7 |
1524 |
|
ЛПТП.665121.106М |
деревянные |
|
|

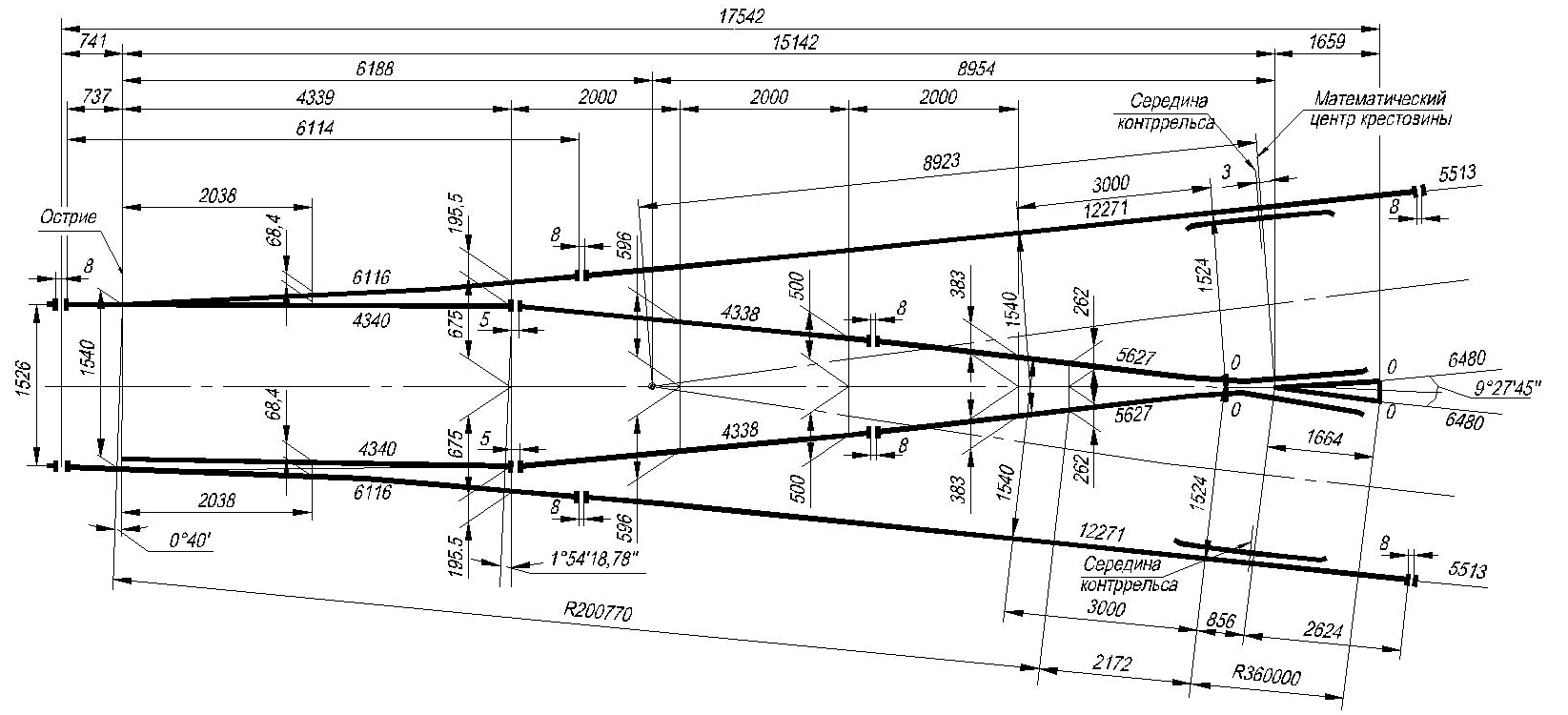

Перевод стрелочный ЛПТП.665121.007
Тех.описание
Перевод предназначен для укладки в приемоотправочные пути промышленных предприятий. Эффективно работает в тяжелых условиях с нагрузкой на ось до 500 кН.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
симметричный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
17542
|
|
Радиус бокового пути,мм
|
200770
|
|
Максимальная скорость движения подвижного состава, км/ч
|
40
|
|
Вид остряка
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
7,767
|
|
Р-65 |
1/6 |
1524 |
|
ЛПТП.665121.007 |
деревянные |
|
|

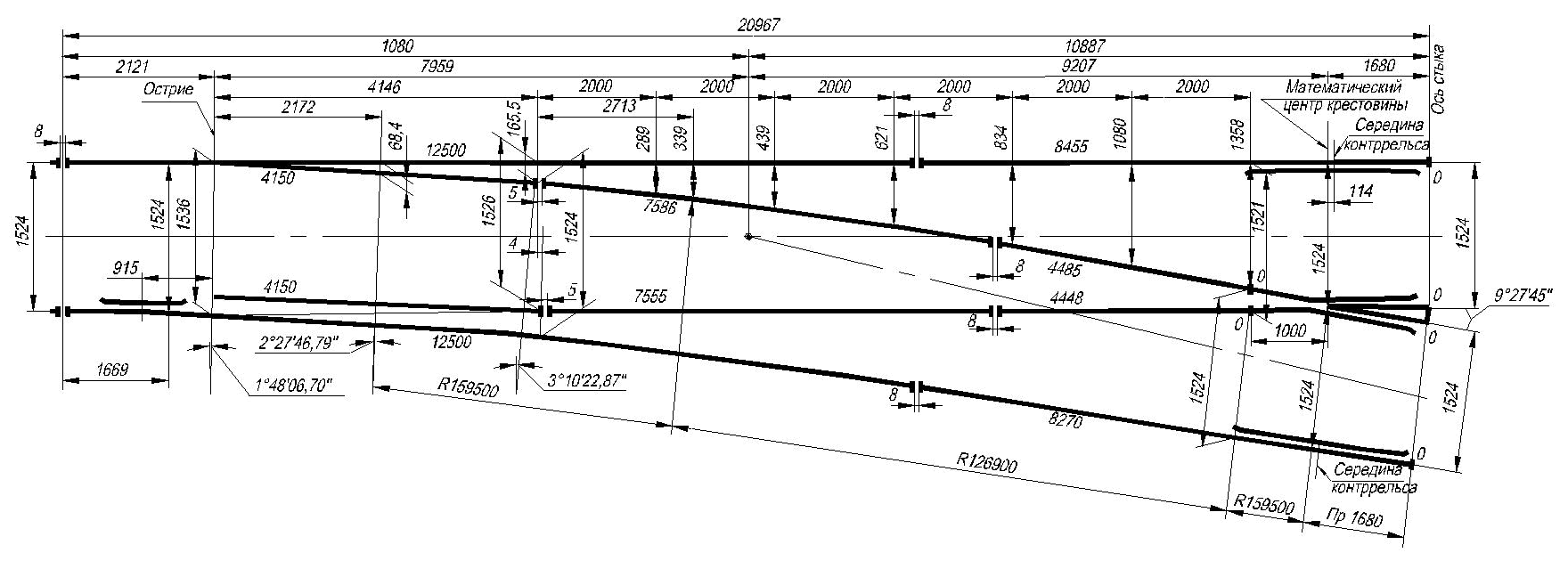

Перевод стрелочный ЛПТП.665121.015
Тех.описание
Перевод предназначен для технологических путей промышленных предприятий. Эффективно работает в тяжелых условиях с нагрузкой на ось до 500кН.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
20967
|
|
Радиус бокового пути,мм
|
126900
|
|
Максимальная скорость движения, км/ч
по прямому пути
|
50
|
|
По боковому пути
|
40
|
|
Вид остряка
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
7,2
|
|
Р-65 |
1/6 |
1524 |
|
ЛПТП.665121.015 |
деревянные |
|
|

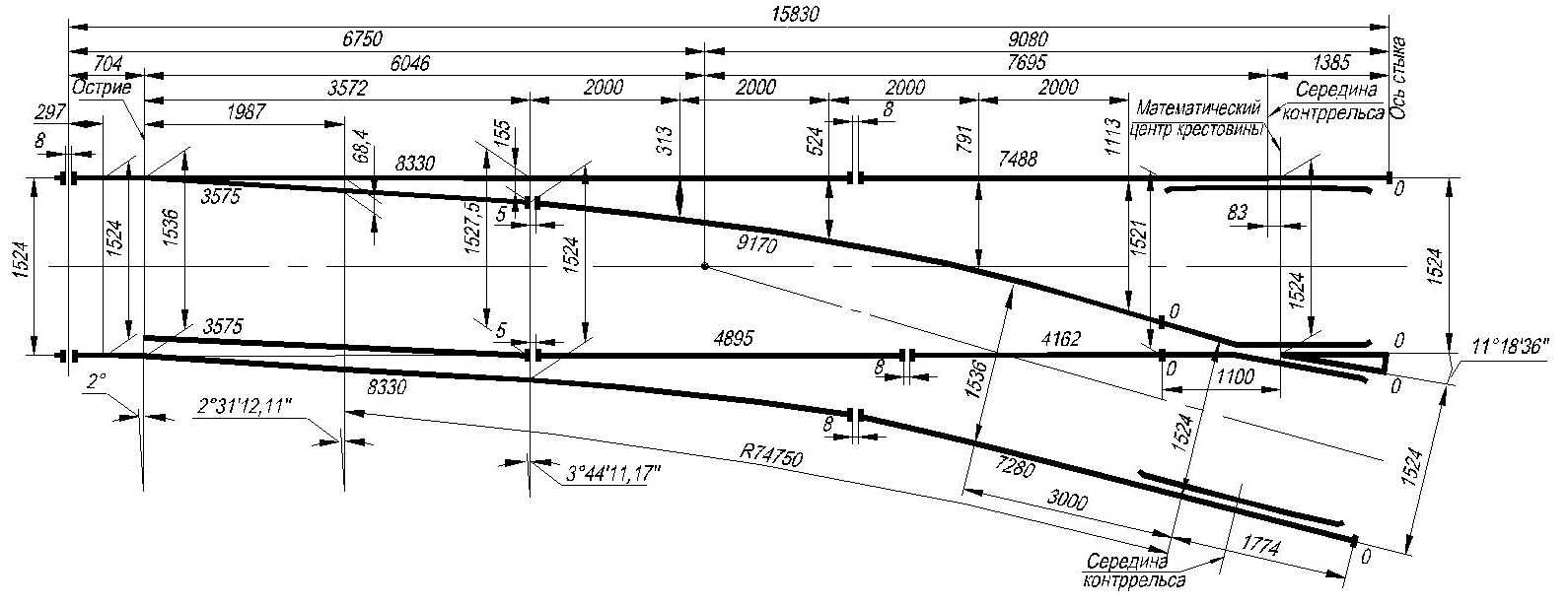

Перевод стрелочный ЛПТП.665121.014
Тех.описание
Перевод предназначен для технологических путей промышленных предприятий. Эффективно работает в тяжелых условиях с нагрузкой на ось до 500 кН.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
Обыкновенный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
15830
|
|
Радиус бокового пути,мм
|
74750
|
|
Максимальная скорость движения, км/ч
по прямому пути
|
50
|
|
По боковому пути
|
40
|
|
Вид остряка
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
7,052
|
|
Р-65 |
1/5 |
1524 |
|
ЛПТП.665121.014 |
деревянные |
|
|

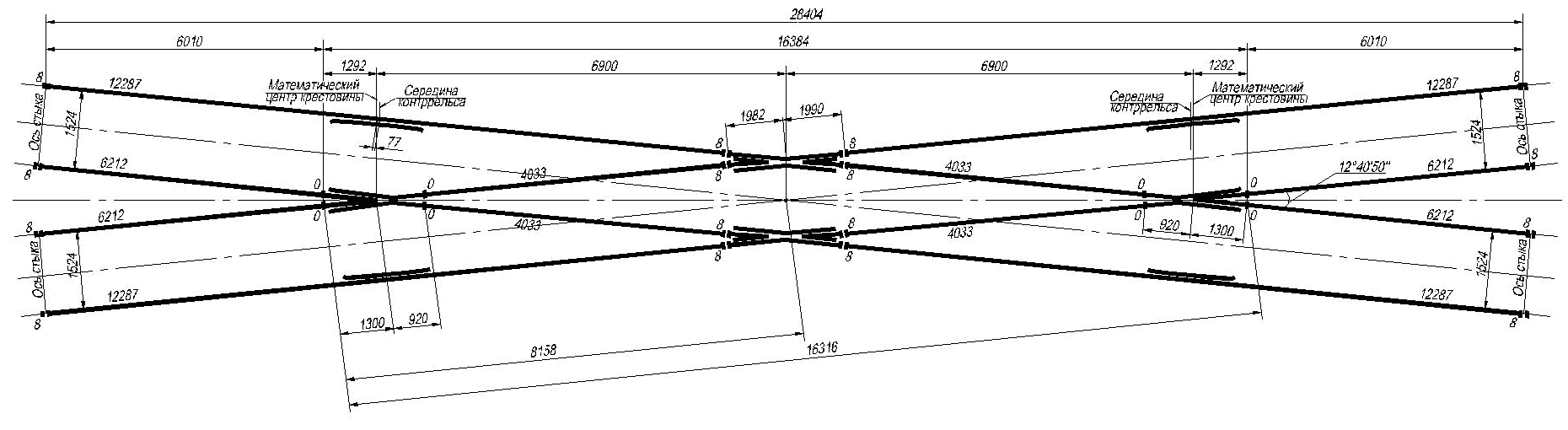

Перевод стрелочный ЛПТП.665123.008
Тех.описание
Предназначено для движения подвижного состава по двум взаимно пересекающимся в одном уровне промышленным путям с нагрузкой на ось до 500 кН.
|
Основные характеристики
|
|---|
|
Вид пересечения
|
косоугольное
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина по рабочей грани, мм
|
28404
|
|
Максимальная скорость движения подвижного состава, км/ч
|
50
|
|
Вид крестовин
острые
|
цельнолитая
|
|
тупые
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
13,67
|
|
Р-65 |
2/9 |
1524 |
|
ЛПТП.665123.008 |
деревянные |
|
|

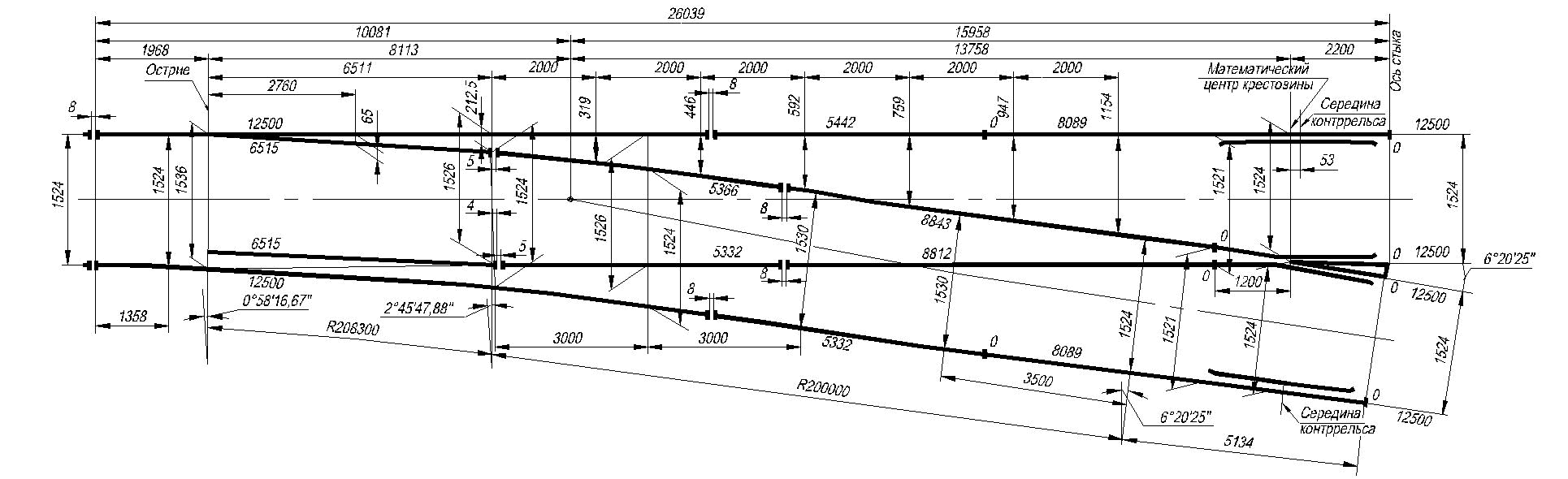

Перевод стрелочный ЛПТП.66121.003
Тех.описание
Перевод используется в стесненных условиях на различных предприятиях. Взаимозаменяем с переводами пр. ЛПТП.665121.105.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
26039
|
|
Радиус бокового пути, мм
|
200000
|
|
Максимальная скорость движения подвижного состава, км/ч
по прямому пути
|
50
|
|
по боковому пути
|
40
|
|
Вид остряков
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
9,312
|
|
Р-50 |
1/9 |
1524 |
|
ЛПТП.66121.003 |
деревянные |
|
|

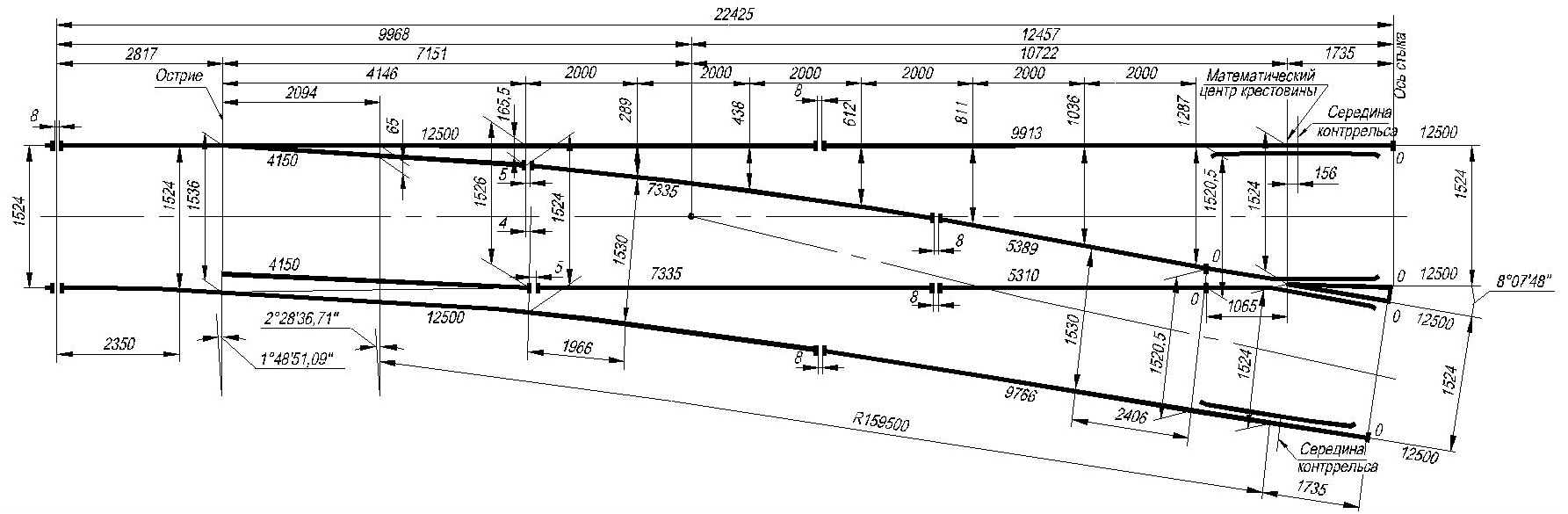

Перевод стрелочный ЛПТП.665121.004
Тех.описание
Перевод предназначен для технологических путей промышленных предприятий. Эффективно работает в тяжелых условиях с нагрузкой на ось до 350 кН.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
22425
|
|
Радиус бокового пути, мм
|
159500
|
|
Максимальная скорость движения подвижного состава, км/ч
по прямому пути
|
50
|
|
по боковому пути
|
40
|
|
Вид остряков
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
7,826
|
|
Р-50 |
1/7 |
1524 |
|
ЛПТП.665121.004 |
деревянные |
|
|

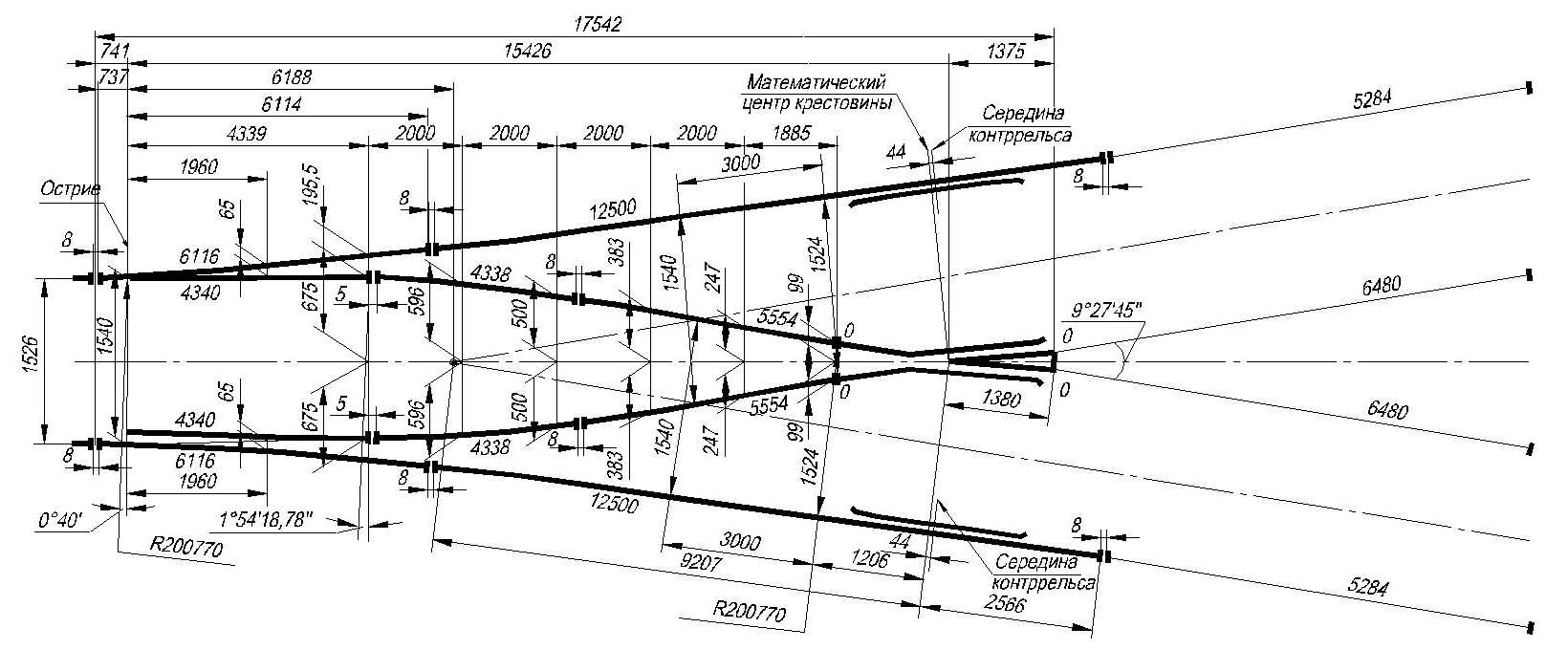

Перевод стрелочный ЛПТП.665121.006
Тех.описание
Перевод предназначен для технологических путей промышленных предприятий. Эффективно работает в тяжелых условиях с нагрузкой на ось до 350 кН.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
симметричный
|
|
Ширина колеи, мм
|
1524
|
|
Полная длина, мм
|
17542
|
|
Радиус бокового пути, мм
|
200770
|
|
Максимальная скорость движения подвижного состава, км/ч
|
30
|
|
Вид остряков
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
6,901
|
|
Р-50 |
1/6 |
1524 |
|
ЛПТП.665121.006 |
деревянные |
|
|

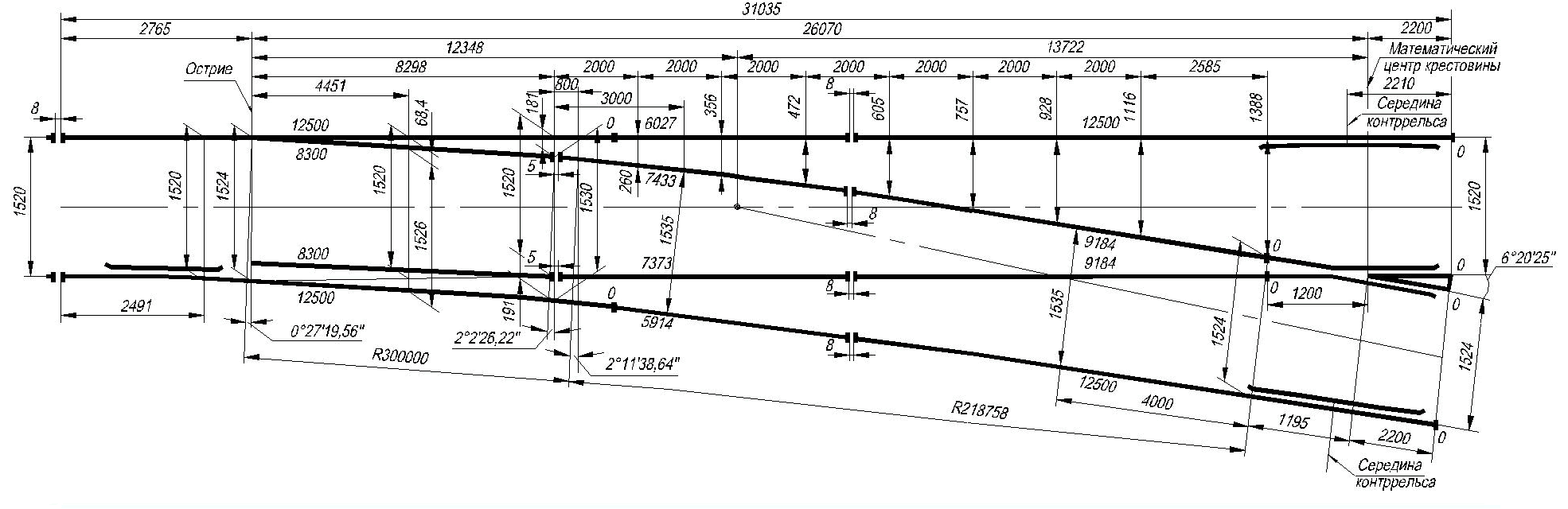

Перевод стрелочный 1127.00.00.000
Тех.описание
Перевод предназначен для укладки в приемоотправочные пути промышленных предприятий. Эффективно работает во всех условиях эксплуатации, включая тяжелых.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1520
|
|
Полная длина, мм
|
31035
|
|
Радиус бокового пути, мм
|
218758
|
|
Максимальная скорость движения подвижного состава, км/ч
по прямому пути
|
100
|
|
по боковому пути
|
40
|
|
Вид остряков
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
13,491
|
|
Р-65 |
1/9 |
1520 |
|
1127.00.00.000 |
деревянные |
|
|

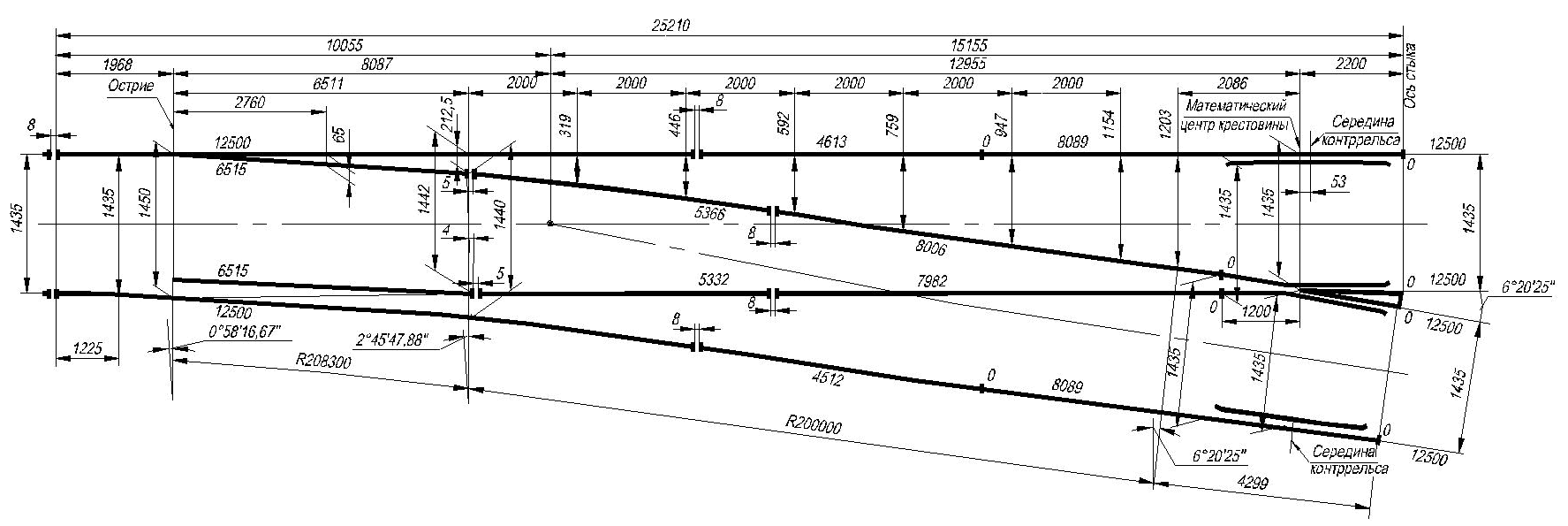

Перевод стрелочный 509.000.00
Тех.описание
Перевод предназначен для технологических путей промышленных предприятий с шириной колеи 1435 мм. Эффективно работает в тяжелых условиях с нагрузкой на ось до 350 кН.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1435
|
|
Полная длина, мм
|
25210
|
|
Радиус бокового пути, мм
|
200000
|
|
Максимальная скорость движения подвижного состава, км/ч
по прямому пути
|
50
|
|
по боковому пути
|
40
|
|
Вид остряков
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
9,233
|
|
Р-50 |
1/9 |
1435 |
|
509.000.00 |
деревянные |
|
|

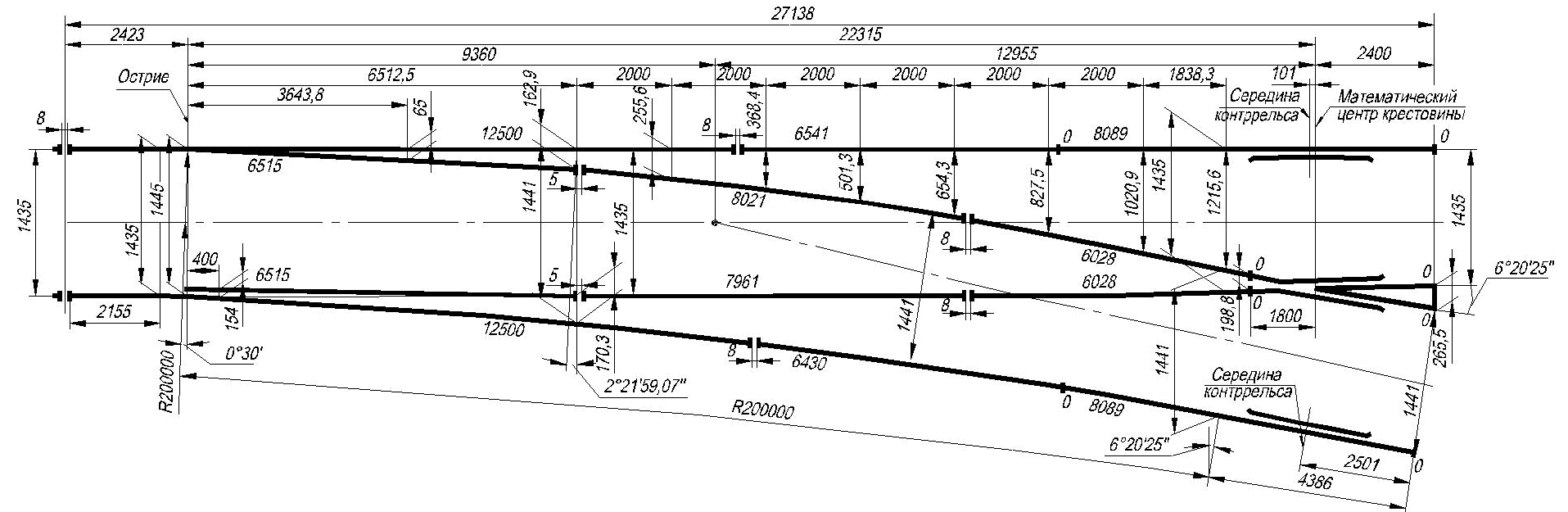

Перевод стрелочный 1176.00.000
Тех.описание
Перевод предназначен для технологических путей промышленных предприятий с шириной колеи 1435 мм.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1520
|
|
Полная длина, мм
|
27138
|
|
Радиус бокового пути, мм
|
200000
|
|
Максимальная скорость движения подвижного состава, км/ч
по прямому пути
|
120
|
|
по боковому пути
|
45
|
|
Вид остряков
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
7,852
|
|
Р-50 |
1/9 |
1435 |
|
1176.00.000 |
деревянные |
|
|

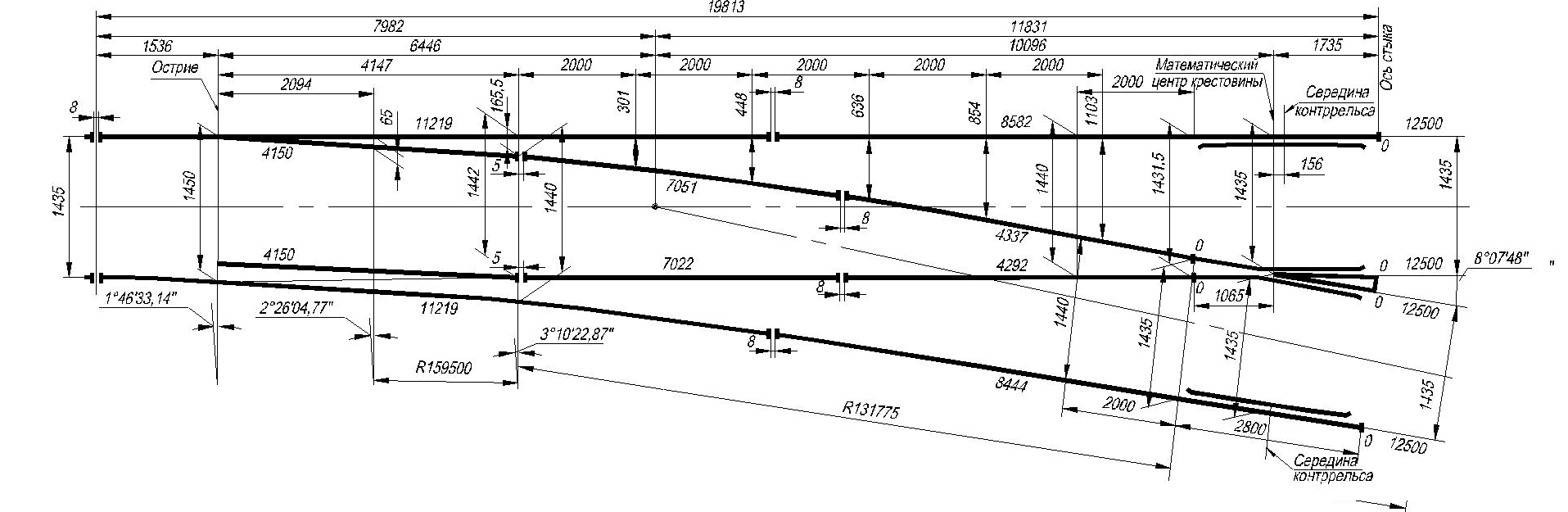

Перевод стрелочный ЛПТП.66121.005
Тех.описание
Перевод предназначен для технологических путей промышленных предприятий с шириной колеи 1435 мм. Эффективно работает в тяжелых условиях с нагрузкой на ось до 350 кН.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1435
|
|
Полная длина, мм
|
19813
|
|
Радиус бокового пути, мм
|
131775
|
|
Максимальная скорость движения подвижного состава, км/ч
по прямому пути
|
50
|
|
по боковому пути
|
30
|
|
Вид остряков
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
7,937
|
|
Р-50 |
1/7 |
1435 |
|
ЛПТП.66121.005 |
деревянные |
|
|

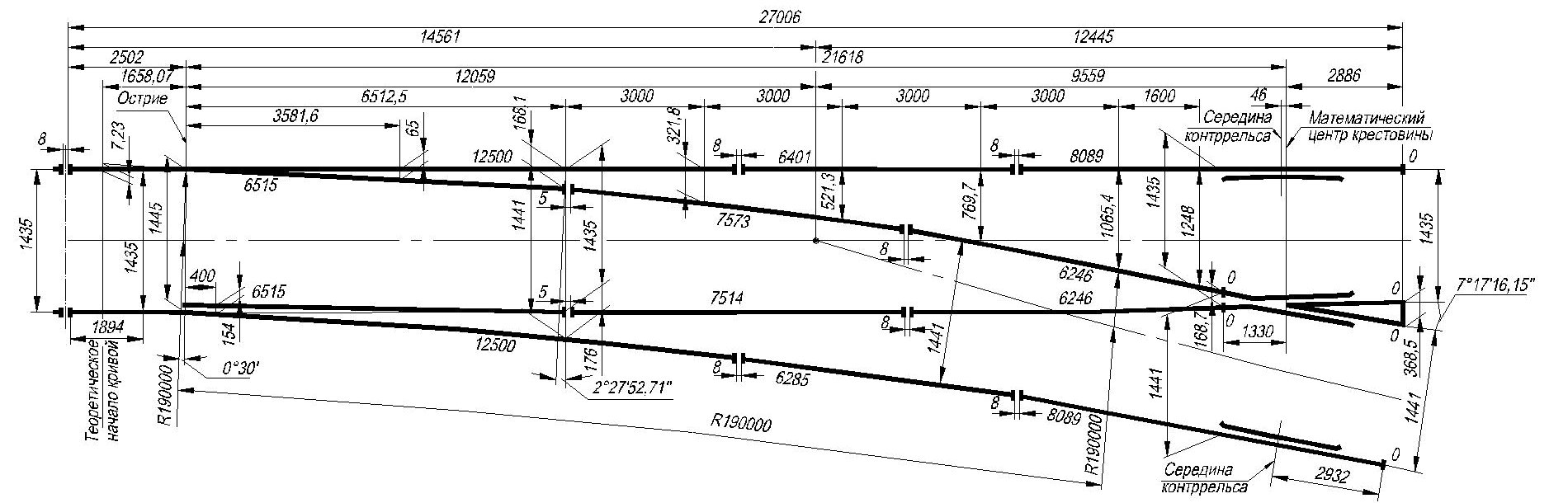

Перевод стрелочный 1175.00.000Б
Тех.описание
Перевод предназначен для технологических путей промышленных предприятий с шириной колеи 1435 мм.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
1435
|
|
Полная длина, мм
|
27006
|
|
Радиус бокового пути, мм
|
190000
|
|
Максимальная скорость движения подвижного состава, км/ч
по прямому пути
|
60
|
|
по боковому пути
|
30
|
|
Вид остряков
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
раздельное
|
|
Масса, т.
|
12,69
|
|
Р-50 |
1/7 |
1435 |
|
1175.00.000Б |
деревянные |
|
|
