Шахтные стрелочные переводы
| |
Наименование |
Тип |
Марка |
Колея |
Чертеж |
Обозначение |
Вид брусьев |
|

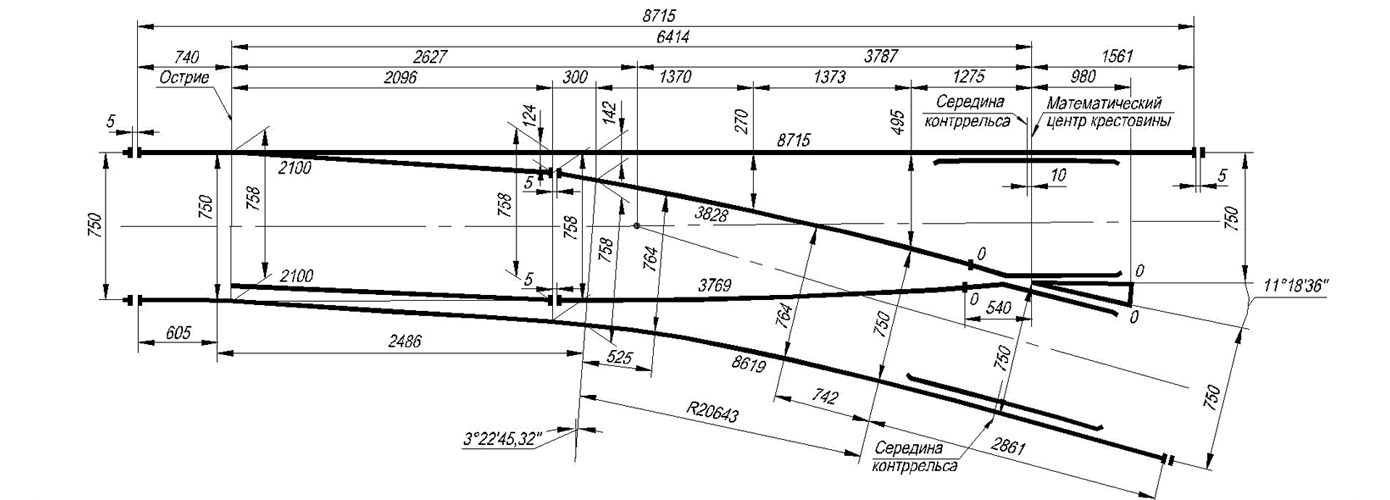

Перевод стрелочный 736.000.00
Тех.описание
Узкоколейный перевод предназначен для эксплуатации в шахтах, на предприятиях лесной и торфяной промышленности.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
750
|
|
Полная длина, мм
|
8715
|
|
Радиус бокового пути, мм
|
20643
|
|
Максимальная скорость движения подвижного состава, км/ч
по прямому пути
|
20
|
|
по боковому пути
|
6
|
|
Вид остряков
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
раздельное
|
|
Масса, т.
|
3,7
|
|
Р-43 |
1/5 |
750 |
|
736.000.00 |
деревянные |
|
|

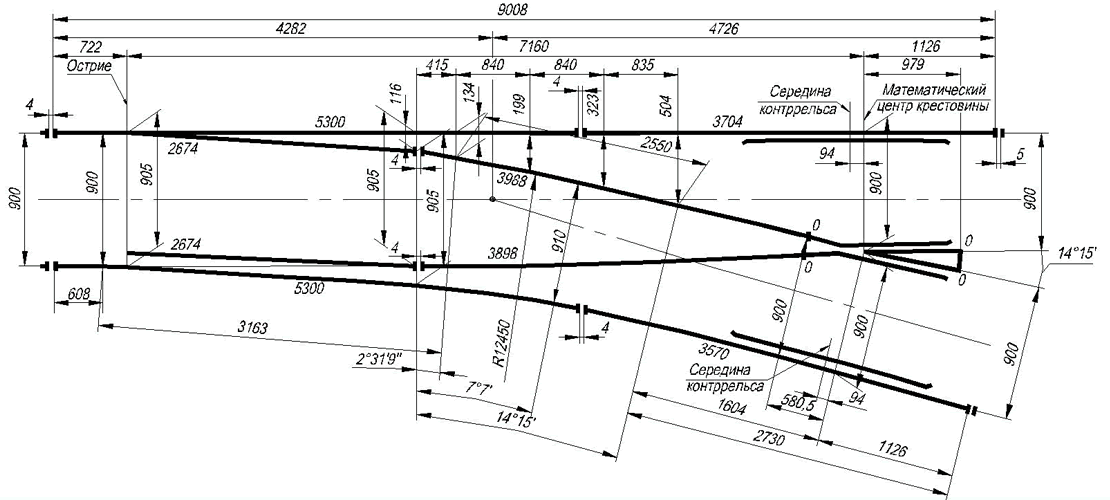

Перевод стрелочный ПКО 934.412.00.000
Тех.описание
Узкоколейный перевод предназначен для эксплуатации в подземных выработках, на поверхности шахт, с максимальной нагрузкой на ось 70 кН.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
900
|
|
Полная длина, мм
|
9008
|
|
Радиус бокового пути, мм
|
12450
|
|
Максимальная скорость движения подвижного состава, км/ч
по прямому пути
|
20
|
|
по боковому пути
|
6
|
|
Вид остряков
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
1,85
|
|
Р-34 |
1/4 |
900 |
|
ПКО 934.412.00.000 |
деревянные |
|
|

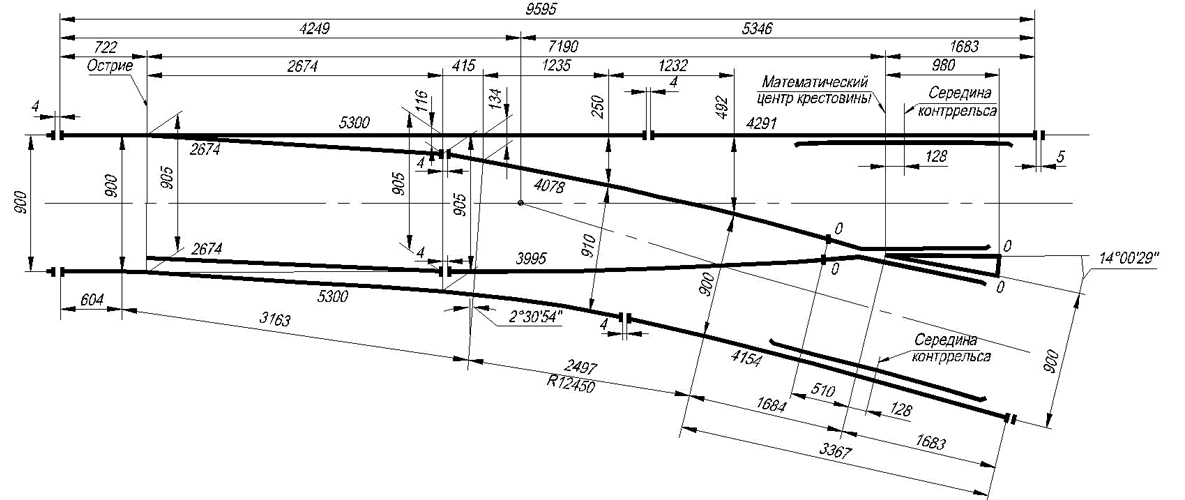

Перевод стрелочный ПКО 933.412.00.000
Тех.описание
Узкоколейный перевод предназначен для эксплуатации в подземных выработках, на поверхности шахт.
|
Основные характеристики
|
|---|
|
Вид стрелочного перевода
|
обыкновенный
|
|
Ширина колеи, мм
|
900
|
|
Полная длина, мм
|
9595
|
|
Радиус бокового пути, мм
|
12450
|
|
Максимальная скорость движения подвижного состава, км/ч
по прямому пути
|
20
|
|
по боковому пути
|
6
|
|
Вид остряков
|
поворотные
|
|
Вид крестовины
|
цельнолитая
|
|
Вид основания
|
деревянные брусья
|
|
Вид скрепления
|
костыльно-клеммное
|
|
Масса, т.
|
2,278
|
|
Р-33 |
1/4 |
900 |
|
ПКО 933.412.00.000 |
деревянные |
|
|
Перевод стрелочный 334.000.00
Тех.описание
|
Р-33 |
1/4 |
750 |
|
334.000.00 |
деревянные |
|
|
