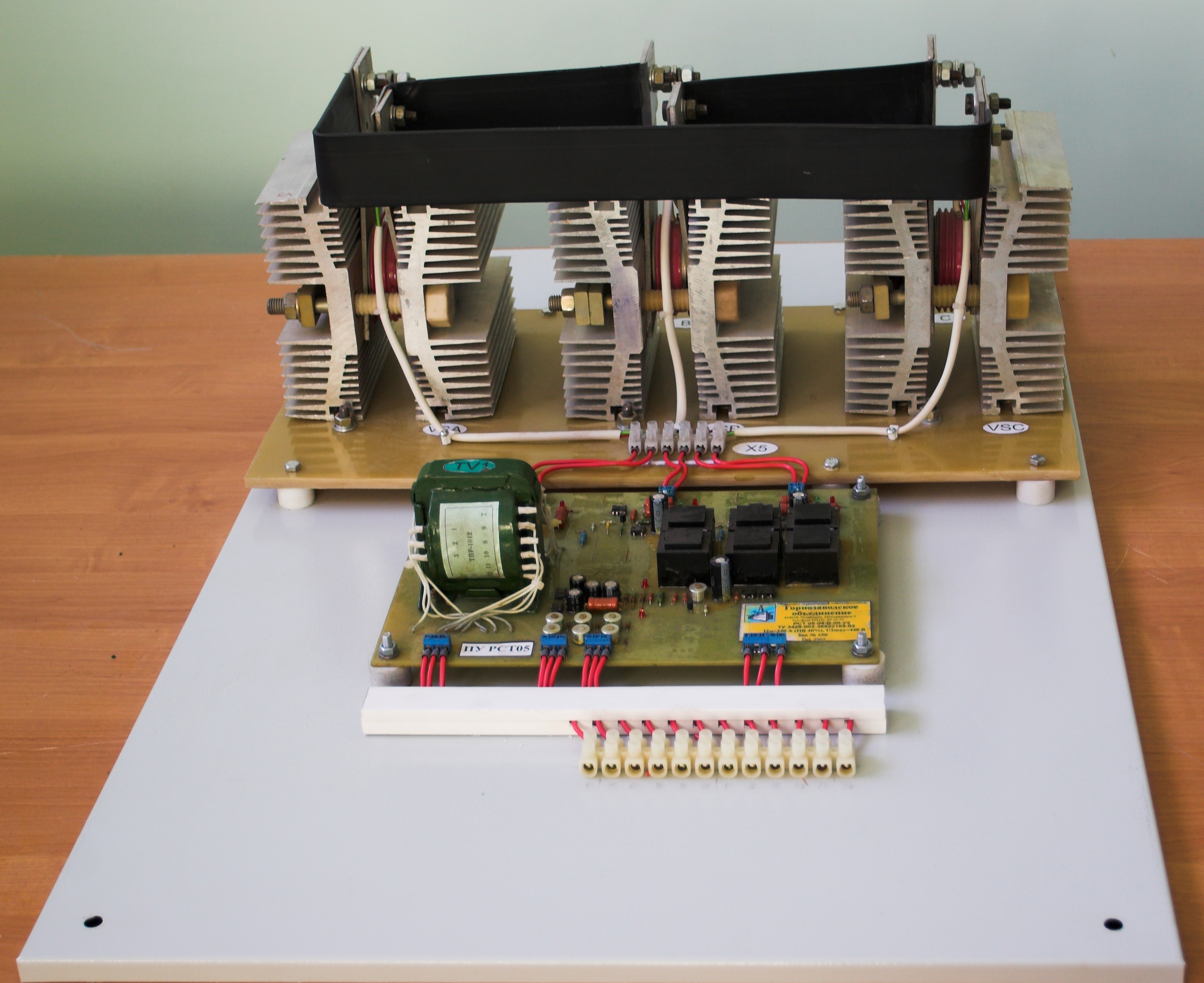

Устройство вывода на естественную характеристику (УВЕХ)
Устройство вывода на естественную характеристику (УВЕХ)
ТУ 3428-003-36922169-2006
Код ТНВЭД 8504 50 800 0
Устройство вывода на естественную характеристику (УВЕХ) предназначен для достижения максимальных скоростей и уменьшения пусковых токов. УВЕХ позволяет при полных витках, т.е. при минимальных пусковых токах статора и ротора, получить максимальную скорость и минимальные статические токи статора и ротора, таким образом уменьшая потребляемую мощность электроэнергии из сети.
| |
Наименование |
Вес, кг |
Габариты силового блока , мм |
Габариты панели, мм |
Цена, USD EXW |
|
РСТ-В-05-01
Тех.описание
Основные технические данные РСТ-В-05-01
|
Номинальное линейное напряжение на кольцах ротора, кВ
|
не более 0,44
|
|
Ток, А
|
|
|
Мощность двигателя, кВт
|
до 11
|
| Дроссель |
ДПД-1,2,3
|
| Номинальный ток силового блока, А |
|
| Напряжение цепей управления, В |
380/220
|
| Потребляемая мощность цепи управления, ВА |
не более 30
|
| Климатическое исполнение |
У2
|
| Режим работы (повторно-кратковременный) ПВ% |
60
|
| Номинальное испытательное напряжение силовых цепей, кВ |
1,5
|
|
Исполнение по способу защиты
|
IP00
|
|
Сопротивление изоляции, Мом
|
не менее 5
|
|
3,3-4,9 |
240*140-170*160 |
206*160*40 |
|
|
|
РСТ-В-05-02
Тех.описание
Основные технические данные РСТ-В-05-02
|
Номинальное линейное напряжение на кольцах ротора, кВ
|
не более 0,44
|
|
Ток, А
|
|
|
Мощность двигателя, кВт
|
передв.до 30, подъем до 22
|
| Дроссель |
ДПД-4,5,6
|
| Номинальный ток силового блока, А |
|
| Напряжение цепей управления, В |
380/220
|
| Потребляемая мощность цепи управления, ВА |
не более 30
|
| Климатическое исполнение |
У2
|
| Режим работы (повторно-кратковременный) ПВ% |
60
|
| Номинальное испытательное напряжение силовых цепей, кВ |
1,5
|
|
Исполнение по способу защиты
|
IP00
|
|
Сопротивление изоляции, Мом
|
не менее 5
|
|
4,9-6,3 |
240-300*170-180*160-170 |
206*160*40 |
|
|
|
РСТ-В-05-03
Тех.описание
Основные технические данные РСТ-В-05-03
|
Номинальное линейное напряжение на кольцах ротора, кВ
|
не более 0,44
|
|
Ток, А
|
|
|
Мощность двигателя, кВт
|
перед.до 45, подъем до37
|
| Дроссель |
ДПД-6,7
|
| Номинальный ток силового блока, А |
|
| Напряжение цепей управления, В |
380/220
|
| Потребляемая мощность цепи управления, ВА |
не более 30
|
| Климатическое исполнение |
У2
|
| Режим работы (повторно-кратковременный) ПВ% |
60
|
| Номинальное испытательное напряжение силовых цепей, кВ |
1,5
|
|
Исполнение по способу защиты
|
IP00
|
|
Сопротивление изоляции, Мом
|
не менее 5
|
|
6,3 |
300*180*170 |
206*160*40 |
|
|
|
РСТ-В-05-04
Тех.описание
Основные технические данные РСТ-В-05-04
|
Номинальное линейное напряжение на кольцах ротора, кВ
|
не более 0,44
|
|
Ток, А
|
|
|
Мощность двигателя, кВт
|
до 160
|
| Дроссель |
ДПД-7,8
|
| Номинальный ток силового блока, А |
|
| Напряжение цепей управления, В |
380/220
|
| Потребляемая мощность цепи управления, ВА |
не более 30
|
| Климатическое исполнение |
У2
|
| Режим работы (повторно-кратковременный) ПВ% |
60
|
| Номинальное испытательное напряжение силовых цепей, кВ |
1,5
|
|
Исполнение по способу защиты
|
IP00
|
|
Сопротивление изоляции, Мом
|
не менее 5
|
|
9,8-22,5 |
360-580*180-270*180-265 |
206*160*40 |
|
|
|
