Дроссели пусковые
Код ТНВЭД 8504 50 800 0
ГОСТ 12.2.007.0-75
ТУ 3428-002-36922169-2006
Дроссели пусковые ДПД (дроссели) предназначены для ограничения величины тока при пуске асинхронных трехфазных электродвигателей с фазным ротором напряжением 380В, частотой 50Гц, работающих в электроприводах механизмов грузоподъемных кранов.
| |
Наименование |
Вес, кг |
Габариты, мм |
Цена, USD, EXW |
Чертеж |
|

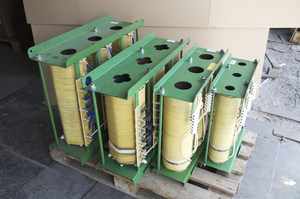

ДПД-1Рдв до 5 кВт
Тех.описание
Основные технические данные ДПД-1 Р дв до 5 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
23
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
1,4-5,5
|
|
Механизм
|
мост, тележка, подъем
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
42,5 |
450*250*565 |
|
|
|
ДПД-2 Pдв до 7,5 кВт
Тех.описание
Основные технические данные ДПД-2 Р дв до 7,5 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
50
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
6,0-7,5
|
|
Механизм
|
тележка
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
64 |
650*280*595 |
|
|
|

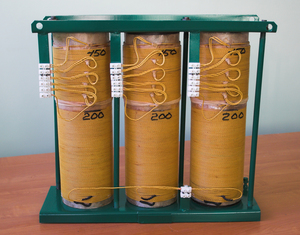

ДПД-3 Рдв до 11 кВт мост, тележка
Тех.описание
Основные технические данные ДПД-3 Р дв до11 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
60
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
9,0-11,0
|
|
Механизм
|
мост, тележка
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
64 |
650*280*595 |
|
|
|
|
ДПД-3 Р дв до 11 кВт, подъем
Тех.описание
Основные технические данные ДПД-3 Р дв до 11 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
50
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
9,0-11,0
|
|
Механизм
|
подъем
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
64 |
650*280*595 |
|
|
|

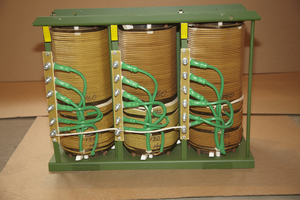

ДПД-4 Р дв до 15 кВт, мост, тележка
Тех.описание
Основные технические данные ДПД-4 Р дв до 15 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
80
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
11,0-16,0
|
|
Механизм
|
мост, тележка
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
89 |
750*345*595 |
|
|
|
|
ДПД-4 Р дв до 15 кВт, подъем
Тех.описание
Основные технические данные ДПД-4 Р дв до 15 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
60
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
13,0-16,0
|
|
Механизм
|
подъем
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
92 |
750*345*595 |
|
|
|

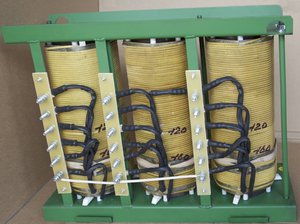

ДПД-5 Р дв до 22 кВт, мост тележка
Тех.описание
Основные технические данные ДПД-5 Р дв до 22 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
110
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
18,0-24,0
|
|
Механизм
|
мост, тележка
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
89 |
750*345*595 |
|
|
|

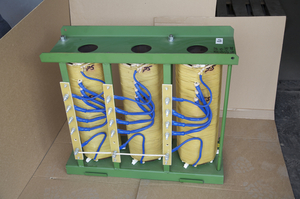

ДПД-5 Р дв до 22 кВт, подъем
Тех.описание
Основные технические данные ДПД-5 Р дв до 22 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
90
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт4,0
|
1,4-5,5
|
|
Механизм
|
подъем
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
92 |
750*345*595 |
|
|
|
ДПД-6 Р дв до 30 кВт, мост тележка
Тех.описание
Основные технические данные ДПД-6 Р дв до 30 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
140
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
28,0-30,0
|
|
Механизм
|
мост, тележка
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
89 |
750*345*595 |
|
|
|
|
ДПД-6 Р дв до 30 кВт, подъем
Тех.описание
Основные технические данные ДПД-6 Р дв до 30 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
100
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
28,0-30,0
|
|
Механизм
|
подъем
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
92 |
750*345*595 |
|
|
|
ДПД-7 Р дв до 37 кВт, мост
Тех.описание
Основные технические данные ДПД-7 Р дв до 37 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
175
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
37,0
|
|
Механизм
|
мост
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
89 |
750*347*595 |
|
|
|
|
ДПД-7 Р дв 37 кВт, подъем
Тех.описание
Основные технические данные ДПД-7 Р дв 37 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
130
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
37,0
|
|
Механизм
|
подъем
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
180 |
570*370*540 |
|
|
|
|

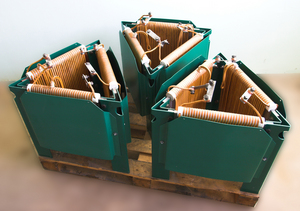

ДПД-7 Р дв 45 кВт, мост
Тех.описание
Основные технические данные ДПД-7 Р дв 45 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
250
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
45
|
|
Механизм
|
мост
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
180 |
570*370*540 |
|
|
|
|
ДПД-7 Р дв 45 кВт, подъем
Тех.описание
Основные технические данные ДПД-7 Р дв 45 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
200
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
45
|
|
Механизм
|
подъем
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
180 |
570*370*540 |
|
|
|
|

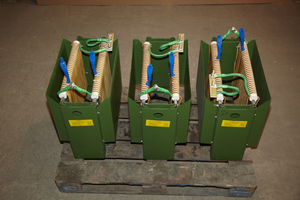

ДПД-7 Р дв 55-63 кВт, мост
Тех.описание
Основные технические данные ДПД-7 Р дв 55-63 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
260
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
55
|
|
Механизм
|
мост
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
180 |
570*370*540 |
|
|
|
|
ДПД-7 Р дв 55-63 кВт, подъем
Тех.описание
Основные технические данные ДПД-7 Р дв 55-63 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
205
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
55
|
|
Механизм
|
подъем
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
180 |
570*370*540 |
|
|
|
|
ДПД-7 Р дв 75 кВт, мост
Тех.описание
Основные технические данные ДПД-7 Р дв 75 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
260
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
75
|
|
Механизм
|
мост
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
180 |
570*370*540 |
|
|
|
|
ДПД-7 Р дв 75 кВт, подъем
Тех.описание
Основные технические данные ДПД-7 Р дв 75 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
205
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
75
|
|
Механизм
|
подъем
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
180 |
570*370*540 |
|
|
|
ДПД-8 Р дв 80-100 кВт, подъем
Тех.описание
Основные технические данные ДПД-8 Р дв 80-110 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
250
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
80-90
|
|
Механизм
|
подъем
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
230 |
640*370*540 |
|
|
|
|
ДПД-8 Р дв 125 кВт, подъем
Тех.описание
Основные технические данные ДПД-8 Р дв 125 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
250
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
125
|
|
Механизм
|
gодъем
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
230 |
640*370*540 |
|
|
|
|
ДПД-8 Р дв 125-160 кВт, подъем
Тех.описание
Основные технические данные ДПД-8 Р дв 125-160 кВт
|
Напряжение, кВ
|
0,4
|
|
Ток, А
|
280
|
|
Частота, Гц
|
50
|
|
Мощность электродвигателя, кВт
|
160
|
|
Механизм
|
gодъем
|
|
Номинальное испытательное напряжение, кВ
|
2,5
|
|
Сопротивление изоляции, Мом
|
>10,0
|
|
Допустимая максимальная температура обмоток, оС
|
155
|
|
Группа режима работы механизма по ГОСТУ 25835-83
|
до 6 м
|
|
Допускается работа без РСТ05-ХХ при загрузке электродвигателя по моменту
|
не более70% от момента номинального
|
|
Исполнение по способу защиты
|
IP00
|
|
Режим работы (повторно-кратковременный), ПВ%
|
40/60
|
|
230 |
640*370*540 |
|
|
|
|
