Шахтные контактные электровозы
Код ТНВЭД 8601100000
Электровоз контактный предназначен для транспортирования составов по подземным выработкам шахт и рудников, в которых действующими правилами безопасности разрешена эксплуатация контактных электровозов.
| |
Наименование |
Страна |
Общий вес, т |
Ширина колеи, мм |
Габаритные размеры, мм |
Цена, USD |
Примечание |
|

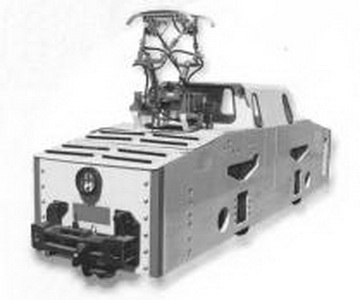

Ld-31 EM
Тех.описание
Технические характеристики:
Тяговое усилие до 38 кН
Скорость 18 км/ч
Минимальный радиус поворота 19м
Мощность двигателей 2x60кВт
Напряжение 250Вольт
|
Польша |
до 1,4 |
750,900 |
5800*1200-1350*1700 |
|
|
|

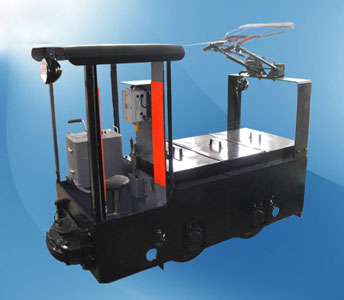

CJY 1.5
Тех.описание
Технические характеристики:
|
Tип
|
CJY1.5/6,7,9G
|
|
Вес
|
1.5 tons
|
|
Ширина колеи
|
600, 750 or 900
|
|
Tяга
|
2.55kN
|
3.24kN
|
|
Скорость
|
4.54km/h
|
6.6km/h
|
|
Max. тяга
|
3.68kN
|
|
Наряжение постоянного тока
|
100В
|
250В
|
|
Мощность
|
3.5kW*1
|
6.5kW*1
|
|
Колесная база
|
650mm
|
|
Диаметр колеса
|
460mm
|
|
Min. радиус поворота
|
5m
|
|
Режим контроля
|
Сопротивление руля
|
|
Тормозной режим
|
Mеханический
|
|
Китай |
1,5 |
600,750,900 |
2340*950*1550 |
|
|
|

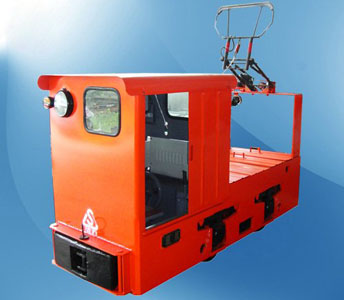

CJY 3
Тех.описание
|
Тип
|
CJY3/6,7,9G
|
|
Вес
|
3 tons
|
|
Ширина колеи
|
600, 750 or 900
|
|
Тяга
|
10.6kN
|
7.5kN
|
|
Скорость
|
10.6km/h
|
7.5km/h
|
|
Max. тяга
|
3.68kN
|
|
Напряжение постоянного тока
|
550V
|
250V
|
|
Мощность
|
12kW*1
|
6.5kW*2
|
|
Колесная база
|
816mm
|
850mm
|
|
Диаметр колеса
|
650mm
|
520mm
|
|
Min. радиус поворота
|
5.7m
|
6m
|
|
Управление
|
Рулевое
|
|
Тормозной режим
|
Механический
|
|
Китай |
3 |
600,750,900 |
2700*940*1500 |
|
|
|

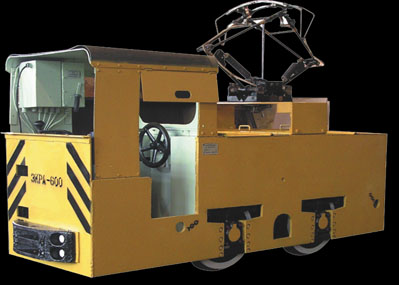

3КРА-600
Тех.описание
| Параметр | Значение |
|---|
| Масса, кг |
3300 |
| Мощность электродвигателя, кВт |
12х2=24 |
| Скорость, км/ч |
8,0 |
| Колея, мм |
600 |
| Сила тяги, кН |
10 |
| Длина, мм |
3015 |
| Ширина, мм |
960 |
| Высота, мм |
1500 |
| Диаметр колеса по кругу катания, мм |
540 |
| Клиренс, мм |
70 |
|
Россия |
3,3 |
600 |
3015*960*1500 |
|
|
|
CJY 5
Тех.описание
|
Tип
|
CJY5/6,7,9G
|
|
Вес
|
5 tons
|
|
Ширина колеи
|
600, 750 or 900
|
|
Tяга
|
|
|
|
Скорость
|
11km/ч
|
|
Max. Tяга
|
|
|
DC Voltage
|
250V
|
550V
|
|
Мощность
|
6,5kW*2
|
6,5kW*2
|
|
Колесная база
|
850mm
|
|
Диаметр колеса
|
520mm
|
|
Min. радиус поворота
|
12m
|
|
Управление
|
Resistance Control or Chopper Control
|
|
Тормоза
|
Mechanical Brake
|
|
Китай |
5 |
600,750,900 |
3500*1054*1550 |
|
|
|

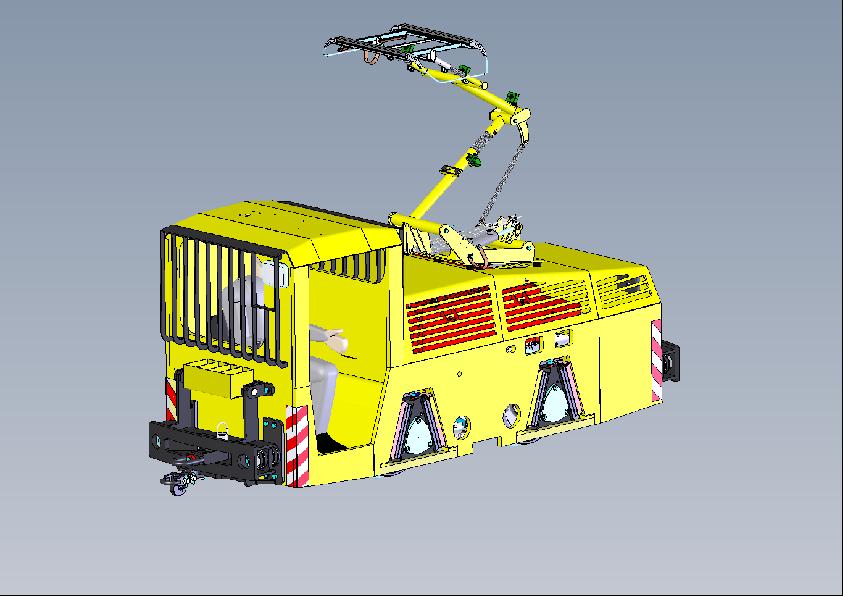

ET-05
Тех.описание
Масса [т] 5
Ширина колеи [мм] 600
Радиус поворота не менее [м] 12
Максимальное тяговое усилие [кН] 12,5
Скорость [км / ч] 0 - 15
Основные размеры [мм]
- Высота кабины [мм] 1635
- Ширина [мм] 1200
- Длина без бамперов [мм] 3070
- Длина с бамперами [мм] 3730
- Клиренс 100
- Рабочая область пантографа [мм] 1700-2700
AC электромотор (Siemens) - [кВт] 1 х 22
Тормозные режимы
- Тормоз: электрические динамические, механические
- Парковка: механическая, автоматическая
- Аварийный: механическая, автоматическая
Напряжение 250 ± 25 В постоянного тока
Дополнительный источник - аккумулятор 12 В 140 Ач
Встроенный PLC
|
Словакия |
5 |
600,750,900 |
3730*1200*1635 |
|
|
|

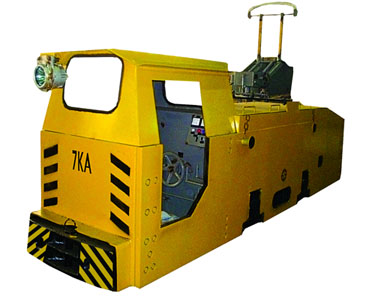

7КА
Тех.описание
№
п/п |
Наименование основных параметров и размеров |
Ед.
изм. |
Показатель |
| 1. |
Сцепная масса |
кг |
7900 |
| 2. |
Номинальное напряжение на токоприемнике |
В |
250+75/-50 |
| 3. |
Скорость при часовом режиме |
км/ч |
12,2 |
| 4. |
Мощность электродвигателей в часовом режиме |
кВт |
2х33 |
| 5. |
Тяговое усилие в часовом режиме |
кН |
18 |
| 6. |
Ширина колеи |
мм |
600/750,900 |
| 7. |
Длина по буферам |
мм |
4600 |
| 8. |
Ширина по выступающим частям: |
| -для колеи 600 |
мм |
1050 |
| -для колеи 750 |
1350 |
| -для колеи 900 |
1350 |
| 9. |
Высота по кабине машиниста |
мм |
1550 |
| 10. |
Жесткая база |
мм |
1200 |
| 11. |
Клиренс (дорожный просвет) |
мм |
115 |
| 12. |
Наружный диаметр бандажа |
мм |
680 |
|
|
Украина |
7 |
600,750,900 |
4600*1350-1332*1500 |
|
|
|

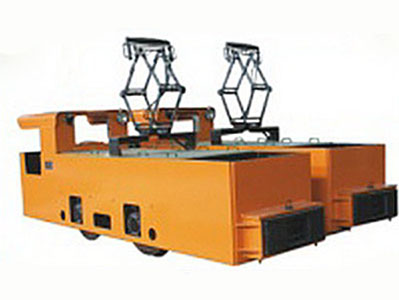

CZK 7
Тех.описание
Сцепная масса, 7т
Номинальное напряжение, 250В
Тяга, 22 кН
Скорость, 7,8км/ч
Мощность двигателя, 2x30кВт
Мин. радиус поворота, 8м
Диаметр колеса, 680мм
|
Китай |
7 |
600,750,900 |
4620*1090*1660 |
|
|
|

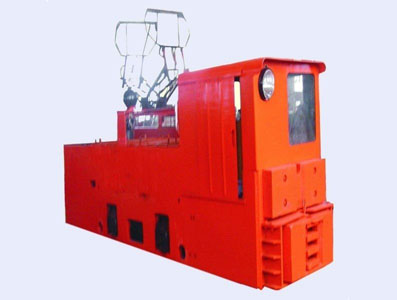

CJY7
Тех.описание
|
Tип
|
CJY7/6,7,9G
|
|
Вес
|
7 tons
|
|
Ширина колеи
|
600, 750 or 900
|
|
Tяга
|
10.6kN
|
7.5kN
|
|
Скрость
|
11km/h
|
|
Max. Tяга
|
17.2kN
|
|
DC Voltage
|
250V
|
550V
|
|
Мощность
|
21kW*1
|
24kW*2
|
|
Колесная база
|
1100mm
|
|
Диаметр колеса
|
680mm
|
|
Min. радиус поворота
|
7m
|
|
Управление
|
Resistance Control or Chopper Control
|
|
Тормоза
|
Mеханические
|
|
Китай |
7 |
600,750,900 |
4470*1054*1550 |
|
|
|

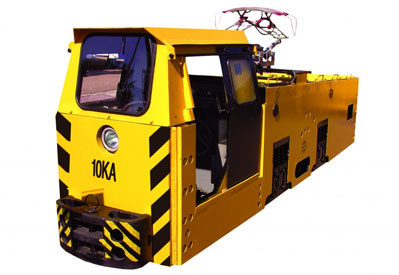

10КА
Тех.описание
Технические характеристики
№
п/п |
Наименование основных параметров и размеров |
Ед.
изм. |
Показатель |
| 1. |
Сцепная масса |
кг |
10000 |
| 2. |
Номинальное напряжение в сети |
В |
250+75/-50 |
| 3. |
Параметры часового режима:скорость |
км/ч |
11,7 |
| 4. |
Параметры часового режима: мощность электродвигателей |
кВт |
2х33/2х45 |
| 5. |
Параметры часового режима: сила тяги |
кН |
18/22 |
| 6. |
Ширина колеи |
мм |
600/750,900 |
| 7. |
Габаритные размеры |
мм |
4900х1050/1350х1650 |
| 8. |
Жесткая база |
мм |
1200 |
| 9. |
Клиренс (дорожный просвет) |
мм |
115 |
| 10. |
Наружный диаметр бандажа |
мм |
680 |
|
Украина |
10 |
600,750,900 |
4920*1350*1650 |
|
|
|

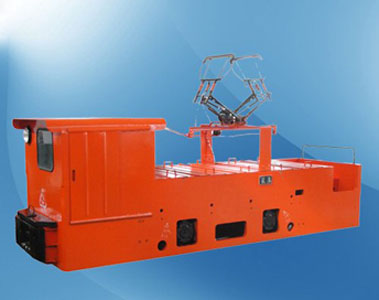

CJY10
Тех.описание
|
Tип
|
CJY10/6,7,9G
|
|
Вес
|
10 tons
|
|
Ширина колеи
|
600, 750 or 900
|
|
Tяга
|
13.05 kN
|
18.93 kN
|
15.09 kN
|
18.93 kN
|
|
Скорость
|
11km/h
|
10.5 km/h
|
11 km/h
|
10.5 km/h
|
|
Max. Tяга
|
24.5kN
|
|
Напряжение постоянного тока
|
250V
|
550V
|
|
Мощность
|
21kW*2
|
30kW *2
|
24 kW *2
|
30 kW *2
|
|
Колесная база
|
1100mm
|
1220mm
|
1100mm
|
1220mm
|
|
Диаметр колеса
|
680mm
|
|
Min. радиус поворота
|
7m
|
10m
|
7m
|
10m
|
|
Управление
|
Resistance Control or Chopper Control
|
|
Тормоза
|
Meханические
|
|
Китай |
10 |
600,750,900 |
4660*1050*1660 |
|
|
|
CZK 10
Тех.описание
Сцепная масса, 10т
Номинальное напряжение, 250В
Тяга, 22 кН
Скорость, 8,5км/ч
Мощность двигателя, 2x30кВт
Мин. радиус поворота, 8м
Диаметр колеса, 680мм
|
Китай |
10 |
600,750,900 |
4620*1090*1660 |
|
|
|
14КА
Тех.описание
№
п/п |
Наименование основных параметров и размеров |
Ед.
изм. |
Показатель |
| 1. |
Сцепная масса |
кг |
14000 |
| 2. |
Номинальное напряжение на токоприемнике |
В |
250+75/-50 |
| 3. |
Параметры часового режима: скорость |
км/ч |
12,6 |
| 4. |
Параметры часового режима: мощность электродвигателей |
кВт |
2х45 |
| 5. |
Параметры часового режима: тяговое усилие |
кН |
25 |
| 6. |
Ширина колеи |
мм |
750,900 |
| 7. |
Габаритные размеры |
мм |
5100х1350х1650 |
| 8. |
Жесткая база |
мм |
1700 |
| 9. |
Клиренс (дорожный просвет) |
мм |
115 |
| 10. |
Наружный диаметр бандажа |
мм |
680 |
|
Украина |
14 |
750,900 |
5210*1350*1650 |
|
|
|

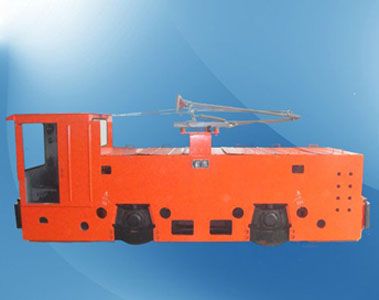

CJY14
Тех.описание
|
Moдель
|
CJY14/6, 7, 9G
|
|
Вес
|
14 т
|
|
Ширина колеи
|
600, 750 и 900mm
|
|
Tяга
|
26.68kN
|
|
Max. Tяга
|
34.3kN
|
|
Скорость
|
12.87km/ч
|
|
Напряжение постоянного тока
|
250V
|
550V
|
|
Мощность
|
52kW*2
|
52kW*2
|
|
Габариты
|
Длина
|
4800mm
|
|
Ширина
|
1050, 1350 or 1212mm, 1350mm
|
|
Высота
|
1700mm
|
|
Колесная база
|
1700mm
|
|
Диаметр колеса
|
Φ760mm
|
|
Пантограф
|
2000~3200mm
|
|
Min. радиус поворота
|
12m
|
|
Электромеханический контроллер
|
Сопротивление, IGBT или преобразователь переменного тока
|
|
Тормоза
|
Механические и Пневматические
|
|
Китай |
14 |
600,750,900 |
4800*1050*1700 |
|
|
|

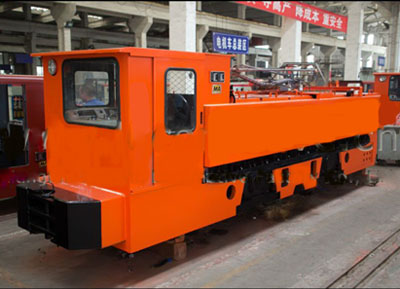

CJY 20
Тех.описание
|
Tип
|
CTY20/6,7,9G
|
|
Вес
|
20 tons
|
|
Ширина колеи
|
600, 750 и 900mm
|
|
Tяга
|
39,23kN
|
|
Скорость
|
15km/h
|
|
Напяжение
|
550V
|
|
Мощность
|
85kW*1
|
|
Колесная база
|
2500mm
|
|
Диаметр колеса
|
840mm
|
|
Min. радиус поворота
|
30m
|
|
Управление
|
Преобразователь переменного тока регулируя скорость
|
|
Тормоза
|
Механические и Пневматические
|
|
Китай |
20 |
600,750,900 |
7400*1750*1900 |
|
|
|
|
