Шахтные аккумуляторные электровозы
Код ТНВЭД 8601200000
Электровоз аккумуляторный предназначен для транспортирования составов по подземным выработкам шахт и рудников, в которых действующими правилами безопасности разрешена эксплуатация аккумуляторных электровозов.
| |
Наименование |
Страна |
Общий вес, т |
Ширина колеи, мм |
Габаритные размеры, мм |
Цена, USD |
Примечание |
|

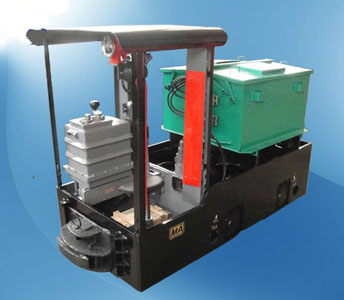

CTY2.5
Тех.описание
|
Moдель
|
CTY2.5/6, 7, 9GB
|
|
Вес
|
2.5 tons
|
|
Ширина колеи
|
600, 750 и 900mm
|
|
Tяга
|
2.55kN
|
|
Max. Tяга
|
6.13kN
|
|
Скорость
|
4.54km/h
|
|
Мощность батареи
|
Напряжение
|
48V
|
|
Емкость
|
330Ah
|
|
Мощность
|
3.5kW*1
|
|
Габариты
|
Длина
|
2360mm
|
|
Ширина
|
914, 1076 or 1214mm
|
|
Высота
|
1550mm
|
|
Колесная база
|
650mm
|
|
Диаметр колеса
|
Φ460mm
|
|
Min. радиус поворота
|
5m
|
|
Электромеханическое управление
|
Resistance or IGBT
|
|
Тормоза
|
Mechanical Brake
|
|
Китай |
2,5 |
600,750,900 |
2360*914-1214*1550 |
|
|
|
2,5АДС
Тех.описание
Наименование параметра
и ед. измерения |
2,5АДС |
| Сцепной вес, T |
2,5 |
Номинальное
напряжение, V |
48 |
| Часовая сила тяги, N |
2580 |
| Часовая скорость, km/h |
4,54 |
Минимальный
радиус кривизны, mm |
5000 |
Емкость
аккумулятора, kWh |
15,8 |
Мощность
тягового двигателя, kW |
3,5 |
Межосевое
расстояние, mm |
650 |
| Тяговая высота, mm |
210 |
Диаметр круга при
качении колеса, mm |
460 |
| Ширина колеи, mm |
600; 762; 900 |
Размер, mm
длина*ширина*высота
для ширины колеи
600 mm |
2450*948*1550 |
Размер, mm
длина*ширина*высота
для ширины колеи
762 mm |
2450*948*1550 |
Размер, mm
длина*ширина*высота
для ширины колеи
900 mm |
2450*1040*1550 |
| Способ управления |
Сопротивление |
| Способ торможения |
Механический |
|
Россия |
2,5 |
600,750,900 |
2450*948*1550 |
|
|
|

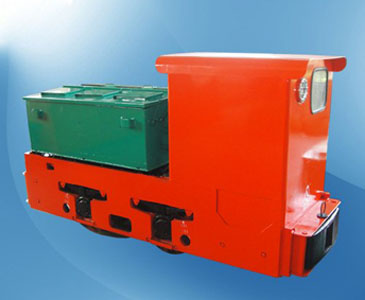

CTY5
Тех.описание
| Модель |
CTY5/6, 7, 9GB
|
|
Вес
|
5 tons
|
|
Ширина колеи
|
600, 750 и 900mm
|
|
Tяга
|
7.06kN
|
|
Max. Tяга
|
12.26kN
|
|
Скорость
|
7km/ч
|
|
Мощность батареи
|
Напряжение
|
90V
|
|
Емкость
|
385Aч
|
|
Мощность
|
7.5 kW*2
|
|
Габариты
|
Length
|
2850mm
|
|
Width
|
920, 1082 or 1220mm
|
|
Height
|
1550mm
|
|
Wheelbase
|
850mm
|
|
Wheel Diameter
|
Φ520mm
|
|
Min. радиус поворота
|
6m
|
|
Electromechanical Controller
|
Resistance or IGBT
|
|
Тормоза
|
Meханические
|
|
Китай |
5 |
600,750,900 |
2360*914-1220*1550 |
|
|
|

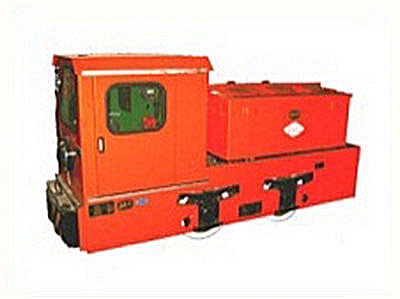

5АДС
Тех.описание
Наименование параметра
и ед. измерения |
5АДС |
| Сцепной вес, T |
5 |
Номинальное
напряжение, V |
90 |
| Часовая сила тяги, N |
7060 |
| Часовая скорость, km/h |
7 |
Минимальный
радиус кривизны, mm |
6000 |
Емкость
аккумулятора, kWh |
29,7 |
Мощность
тягового двигателя, kW |
7,5*2 |
Межосевое
расстояние, mm |
850 |
| Тяговая высота, mm |
210; 320 |
Диаметр круга при
качении колеса, mm |
520 |
| Ширина колеи, mm |
600; 762; 900 |
Размер, mm
длина*ширина*высота
для ширины колеи
600 mm |
3150*920*1550 |
Размер, mm
длина*ширина*высота
для ширины колеи
762 mm |
3150*1082*1550 |
Размер, mm
длина*ширина*высота
для ширины колеи
900 mm |
3150*1220*1550 |
| Способ управления |
Сопротивление,
усечённая волна |
| Способ торможения |
Механический |
|
Россия |
5 |
600,750,900 |
3150*920*1550 |
|
|
|
АРП5Т
Тех.описание
| №п/п |
Наименование основных параметров и размеров |
Ед.
изм. |
Показатель |
| 1. |
Сила тяги в часовом режиме: |
| -для колеи 600 |
кH |
9 |
| -для колеи 900 |
9 |
| 2. |
Скорость в часовом режиме: |
| -для колеи 600 |
км/ч |
6,9 |
| -для колеи 900 |
7,8 |
| 3. |
Мощность тяговых электродвигателей в часовом режиме |
кВт |
20(2×10) |
| 4. |
Энергоемкость аккумуляторной батареи |
кВт/ч |
36-76 |
| 5. |
Тип аккумуляторных батарей |
|
ТНЖШ,PzS |
| 6. |
Жесткая база |
мм |
1000 |
| 7. |
Ширина колеи рельсового пути номинальная |
мм |
600, 900 |
| 8. |
Габаритные размеры: |
| -длина по буферам |
мм |
3800 |
| -ширина для колеи 600 |
1050 |
| -ширина для колеи 900 |
1350 |
| -высота |
1330 |
| 9. |
Диаметр колеса по ободу катания номинальный |
мм |
540 |
| 10. |
Масса |
кг |
5500 |
| 11. |
Песочная система |
|
ручная механическая |
| 12. |
Исполнение электрооборудования |
|
“РВ” |
| 13. |
Исполнение аккумуляторной батареи |
|
“РП” |
|
Украина |
5,5 |
600,900 |
3800*1050-1350*1330 |
|
|
|

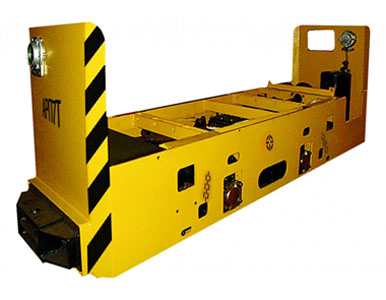

АРП7Т
Тех.описание
| № п/п |
Наименование основных параметров и размеров |
Ед. изм. |
Показатель |
| 1. |
Сила тяги в часовом режиме: |
| -для колеи 600 |
кН |
10 |
| -для колеи 900 |
10 |
| 2. |
Скорость в часовом режиме: |
| -для колеи 600 |
км/ч |
7,5 |
| -для колеи 900 |
8,1 |
| 3. |
Мощность тяговых электродвигателей в часовом режиме |
кВт |
20(2×10) |
| 4. |
Энергоемкость аккумуляторной батареи |
кВт/ч |
58-75 |
| 5. |
Тип аккумуляторных батарей |
|
ТНЖШ,PzS |
| 6. |
Жесткая база |
мм |
1200 |
| 7. |
Ширина колеи рельсового пути номинальная |
мм |
600, 900 |
| 8. |
Габаритные размеры: |
| -длина по буферам |
мм |
4200 |
| -ширина для колеи 600 |
1050 |
| -ширина для колеи 900 |
1350 |
| -высота |
1450 |
| 9. |
Диаметр колеса по ободу катания номинальный |
мм |
680 |
| 10. |
Масса |
кг |
7000 |
| 11. |
Песочная система |
|
ручная механическая |
| 12. |
Исполнение электрооборудования |
|
“РВ” |
| 13. |
Исполнение аккумуляторной батареи |
|
“РП” |
|
Украина |
7 |
750 |
3800*1050-1350*1330 |
|
|
|

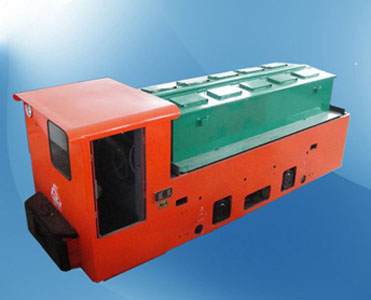

CTY8
Тех.описание
|
Moдель
|
CTY8/6,7,9GB
|
|
Вес
|
8 t
|
|
Ширина колеи
|
600, 750 и 900mm
|
|
Tяга
|
11.18kN
|
12.83kN
|
|
Max. Tяга
|
19.62kN
|
|
Скорость
|
6.2km/ч
|
7.5 km/ч
|
7.8 km/ч
|
|
Мощность батареи
|
Напряжение
|
110V
|
132V
|
140V
|
144V
|
|
Емкость
|
440Aч
|
|
Мощность
|
11kW*2
|
15kW*2
|
|
Габариты
|
Длина
|
4430mm
|
4420mm
|
|
Ширина
|
1054, 1356 и 1356mm
|
|
Высота
|
1600mm
|
1600mm
|
|
Колесная база
|
1100mm
|
1150mm
|
|
Диаметр колеса
|
Φ680mm
|
Φ680mm
|
Φ600mm
|
|
Min. радиус поворота
|
7m
|
|
Электромеханическое управление
|
IGBT or AC Converter
|
|
Тормоза
|
Meханические и Пневматические тормоза
|
|
Китай |
8 |
600,750,900 |
4430*1054-1356*1600 |
|
|
|
8АДС
Тех.описание
Наименование параметра
и ед. измерения |
8АДС |
| Сцепной вес, T |
8 |
8 |
8 |
Номинальное
напряжение, V |
140 |
110; 132 |
140 |
| Часовая сила тяги, N |
12800 |
11172 |
12800 |
| Часовая скорость, km/h |
7,8 |
6,2; 6,8 |
7,8 |
Минимальный
радиус кривизны, mm |
7000 |
7000 |
7000 |
Емкость
аккумулятора, kWh |
61,6 |
48,4; 58 |
61,6 |
Мощность
тягового двигателя, kW |
15*2 |
11*2 |
15*2 |
Межосевое
расстояние, mm |
1150 |
1100 |
1150 |
| Тяговая высота, mm |
320; 430 |
320; 430 |
320; 430 |
Диаметр круга при
качении колеса, mm |
680 |
680 |
680 |
| Ширина колеи, mm |
600; 762; 900 |
600; 762; 900 |
600; 762; 900 |
Размер, mm
длина*ширина*высота
для ширины колеи
600 mm |
4500*1040*1600 |
4336*1050*1600 |
4310*1050*1600 |
Размер, mm
длина*ширина*высота
для ширины колеи
762 mm |
4500*1202*1600 |
4336*1212*1600 |
4310*1212*1600 |
Размер, mm
длина*ширина*высота
для ширины колеи
900 mm |
4500*1340*1600 |
4336*1350*1600 |
4310*1350*1600 |
| Способ управления |
Сопротивление,
усечённая волна |
Сопротивление,
усечённая волна |
Сопротивление,
усечённая волна |
| Способ торможения |
Механический |
Механический |
Механический |
|
Россия |
8 |
600,750,900 |
4336*1050*1600 |
|
|
|

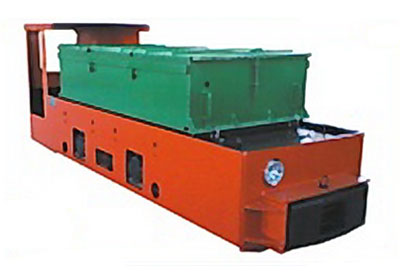

XK8/132, XK8/144
Тех.описание
Масса, 8т
Номинальное напряжение аккумуляторов, 132/144В
Емкость аккумулятора, А 370/440
Тяга, кг 1140/1308
Мощность двигателя, кВт 11x2/ 15x2
Колесная база,мм 1100/1150
|
Китай |
8 |
600,750,900 |
4430*1354*1550 |
|
|
|

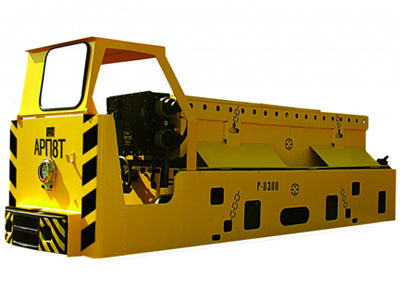

АРП8Т
Тех.описание
| №п/п |
Наименование основных параметров и размеров |
Ед.изм. |
Показатель |
| 1. |
Масса |
кг |
8700/8000±160 |
| 2. |
Параметры часового режима: |
| -мощность электродвигателей(суммарная) |
кВт |
26 |
| -скорость |
км/ч |
6,8 |
| -сила тяги |
кН |
12,2 |
| 3. |
Параметры длительности режима: |
| -скорость |
км/ч |
10 |
| -сила тяги |
кН |
4,6 |
| 4. |
Конструктивная скорость |
км/ч |
14 |
| 5. |
Габаритные размеры Д/Ш/В, не более |
мм |
4550 |
| 1350/1045 |
| 1650 с кабиной |
| 6. |
Жесткая база |
мм |
1 200±60 |
| 7. |
Клиренс, не менее |
мм |
100 |
| 8. |
Диаметр колеса по ободу катания |
мм |
680 |
| 9. |
Песочная система |
|
ручная механическая |
| 10. |
Исполнение электрооборудования |
|
“РВ” |
| 11. |
Исполнение аккумуляторной батареи |
|
“РП” |
| 12. |
Тормозная система |
|
Электродинамическая и ручная, колодочная |
|
Украина |
8,7/ 8 |
900,750/600,550 |
4550*1350/1045*1430 по батарее (1650 с кабиной) |
|
|
|

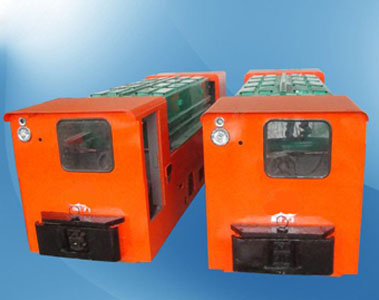

CTL12
Тех.описание
|
Moдель
|
CTY(L)12/6, 7, 9G
|
|
Вес
|
12 tons
|
|
Ширина колеи
|
600, 750 or 900mm
|
|
Tяга
|
16.48kN
|
|
Max. Tяга
|
29.43kN
|
|
Скорость
|
8.7km/h
|
|
Мощность батареи
|
Напряжение
|
192V
|
|
Емкость
|
560Ah
|
|
Мощность
|
22kW*1
|
|
Габариты
|
Length
|
5100mm
|
|
Width
|
1050, 1212 or 1350mm
|
|
Height
|
1600mm
|
|
Wheelbase
|
1220mm
|
|
Wheel Diameter
|
Φ680mm
|
|
Min. радиус поворота
|
10m
|
|
Electromechanical Controller
|
Resistance, IGBT or AC Converter
|
|
Brake Mode
|
Mechanical and Pneumatic Brake
|
|
Китай |
12 |
600,750,900 |
5100*1050-1350*1600 |
|
|
|
12АДС-1
Тех.описание
| Наименование параметра и ед. измерения |
12АДС-1 |
| Сцепной вес, T |
12 |
| Номинальное напряжение, V |
192 |
| Часовая сила тяги, N |
16400 |
| Часовая скорость, km/h |
8,7 |
| Минимальный радиус кривизны, mm |
10000 |
| Емкость аккумулятора, kWh |
53,76*2 |
| Мощность тягового двигателя, kW |
21*2 |
| Межосевое расстояние, mm |
1220 |
| Тяговая высота, mm |
320; 430 |
| Диаметр круга при качении колеса, mm |
680 |
| Ширина колеи, mm |
600; 762; 900 |
Размер, mm
длина*ширина*высота для ширины колеи
600 mm |
5100*1050*1600 |
Размер, mm
длина*ширина*высота для ширины колеи
762 mm |
5100*1212*1600 |
Размер, mm
длина*ширина*высота для ширины колеи
900 mm |
5100*1350*1600 |
| Способ управления |
Сопротивление,
усечённая волна |
| Способ торможения |
Механический,
пневматический |
|
Россия |
12 |
600,750,900 |
5100*1050-1350*1600 |
|
|
|
|
XK12/192
Тех.описание
Масса, 12т
Номинальное напряжение аккумуляторов, 192В
Емкость аккумулятора, А 560
Тяга, кг 1648
Скорость, км/ч 8,7
Мощность двигателя, кВт 22x2
Колесная база,мм 1220
|
Китай |
12 |
600,750,900 |
4740*1350*1600 |
|
|
|

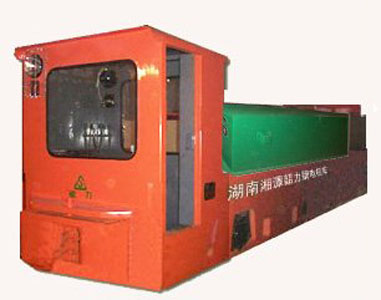

CTY18
Тех.описание
|
Moдель
|
CTY18/6, 7, 9G
|
|
Вес
|
18 tons
|
|
Ширина колеи
|
600, 750 or 900mm
|
|
Tяга
|
29.4kN
|
|
Max. Tяга
|
44.145kN
|
|
Скорость
|
9.8km/ч
|
|
Мощность батареи
|
Напряжение
|
208V
|
|
Емкость
|
730Aч
|
|
Мощность
|
40kW*1
|
|
Габариты
|
Length
|
5100mm
|
|
Width
|
1500mm
|
|
Height
|
1900mm
|
|
Wheelbase
|
2100mm
|
|
Wheel Diameter
|
Φ600mm
|
|
Min. радиус поворота
|
20m
|
|
Electromechanical Controller
|
IGBT or AC Converter
|
|
Тормоза
|
Mechanical and Pneumatic Brake
|
|
Китай |
18 |
600,750,900 |
5100*1500*1900 |
|
|
|
|
